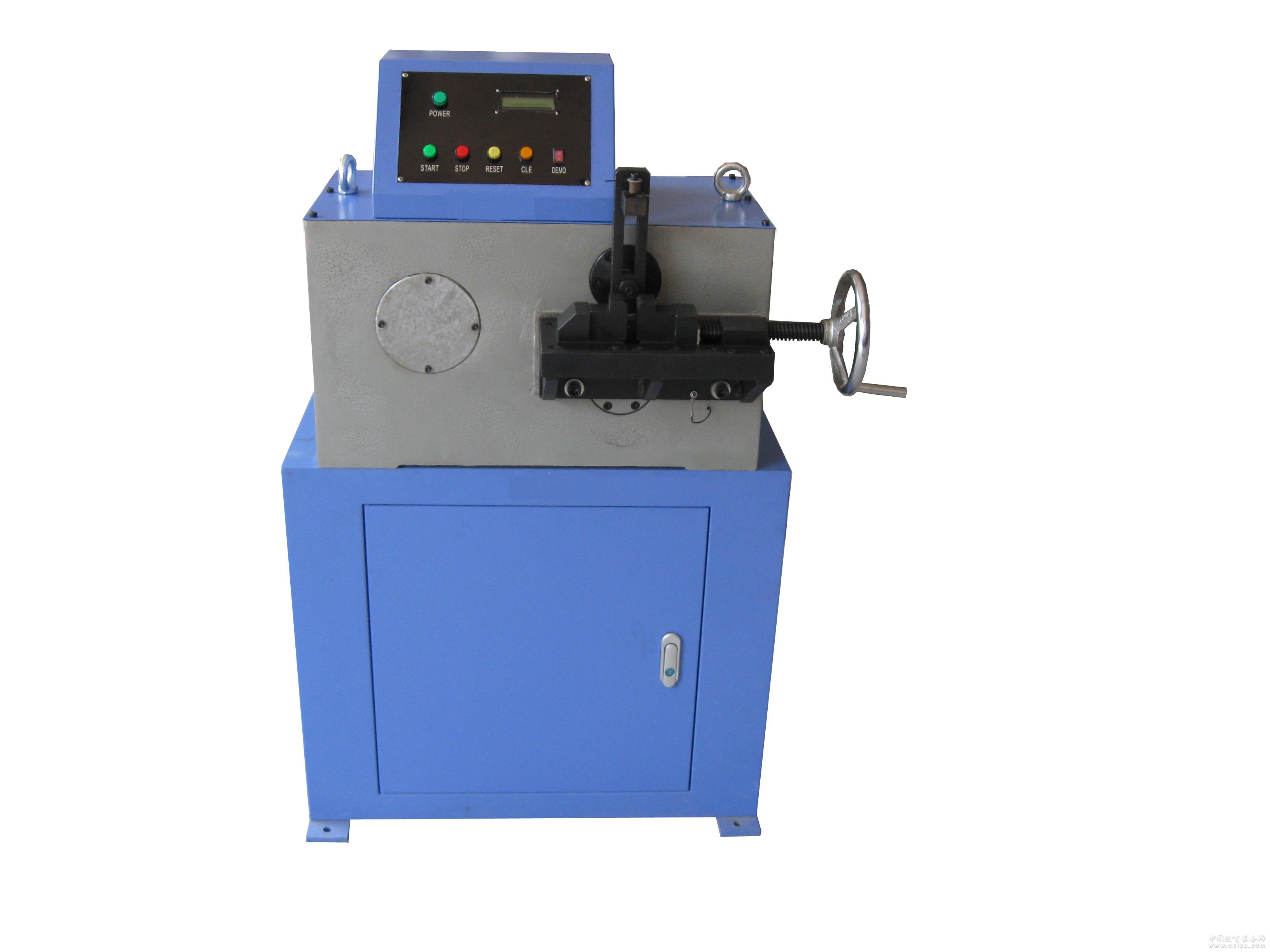

產品詳細介紹JWJ-10金屬線材反復彎曲試驗機
一、 主要用途與適用范圍
本試驗機主要用于金屬線材的反復彎曲試驗，以檢驗金屬線材在反復彎曲中承受塑性變形的性能及顯示出的缺陷。
試驗原理：將一定直徑的樣品，穿過導套，夾緊在兩個規定尺寸的鉗口中，調整好導套高度，按動按鈕，樣品做左右90°彎曲，試樣斷裂后，自動停機，并紀錄彎曲次數。
本機廣泛應用于鋼鐵、建筑行業、預應力鋼絲、鋼絲繩、電線電纜、銅和銅合金接觸線、導線等生產、使用廠家。
適用于Ф3—Ф10金屬線材，配備特殊夾具，還可以做Φ1-Φ3金屬線材彎曲試驗和0.3-3mm薄板或薄帶的反復彎曲試驗。
二、 適用標準
1 GB238-2002《金屬材料 線材 反復彎曲試驗方法》
2 GB235-1999《金屬材料 厚度等于或小于3mm薄板或薄帶 反復彎曲試驗方法》
3 TB/T2809-2005《電氣化鐵道用銅及銅合金接觸線》
4 TB/T3111-2005《電氣化鐵道用銅及銅合金導線》
5 GB/T4909.5-2009《裸電線試驗方法 第5部分：彎曲試驗-反復彎曲》
三、 主要技術參數
1. 試樣直徑：Φ3-Φ10mm
2. 試樣長度：150-250mm
3. 彎曲角度：±90°（平面彎曲）
4. 計數范圍：9999
5. 顯示方式：液晶顯示，自動記錄次數
6. 彎曲速度：≤60rpm
7. 電機功率：1.1kw
8. 電 源：三相，380V，50Hz
9. 外形尺寸：740*628*1120mm
10. 主機重量：約260 kg
三、結構特征與工作原理
本試驗機主要由主機和電器測控系統兩大部分組成，采用機械傳動，施加試驗力矩使試樣反復彎曲，利用光電開關來檢測彎曲試驗次數。試樣斷裂后自動停機，擺桿復位，液晶表自動顯示，記錄彎曲試驗次數。
試驗步驟：根據試樣直徑選擇合適的鉗口和導套，松開撥桿后的螺母，調整好高度h，將試樣從上向下依次穿過導套、鉗口和工作臺，轉動手輪夾緊試樣，用撥桿上的彈簧別住試樣（目的為了使試樣和設備導通），計數器“清零”，置“演示”狀態，按“開始”即可試驗，試驗結束自動停機并保存彎曲次數。
1、 主機
主機由電機，通過皮帶輪帶動蝸桿蝸輪（錫青銅材料）副減速，再由曲柄—擺桿機構，帶動圓柱齒輪傳動，圓柱齒輪帶動擺桿做±90°回轉，從而使擺桿上的導套帶動試樣做±90°的彎曲，達到試驗的目的。在圓柱齒輪上裝有記數用的裝置，試樣每彎曲一次，光電開關采集一次信號，這樣就達到了記數的目的。
試驗結束后，如果擺桿沒有停到中間位置，按復位鍵，則由光電開關采集信號，使擺桿恢復到中間位置。
在擺桿上，裝有撥桿，而撥桿上裝有內徑大小不同的導套，針對不同粗細的試樣，把撥桿調整到不同的高度，并使用不同的導套。將導套放入撥桿孔內，用扭簧將其別住，并使其與撥桿導通。
在擺桿的下方，裝有試樣夾持裝置。手動旋轉絲杠，使活動鉗口平移，將試樣夾緊。對不同直徑的試樣，更換相應的鉗口和導套（鉗口和導套上有標記）。
2、 電器測控系統
電器測控系統主要有強電和弱電兩部分組成。強電控制電機，弱電部分分為三路：一路由光電開關采集彎曲次數信號，經脈沖整形到譯碼器送到液晶表顯示并保存；另一路由光電開關控制擺桿的復位，當接到信號后使電機停止，同時，最后一路接到電機停止的信號后，對電機進行反制動，從而使擺桿停到適當?shù)奈恢谩?br/>四、工作條件
1、 在室溫—40℃環境下；
2、 在穩定的基礎上，水平安置；
3、 在無振動的環境下；
4、 周圍無腐蝕性物質；
5、 無明顯的電磁干擾；
6、 電源電壓380V±10V、50Hz，要有零線；
7、 試驗機周圍要留有0.6-1米的空余空間。
五、主要配置
1. 主機 1臺
2. 機柜 1套
3. 液晶顯示器 1套
4. 三相異步電動機 1臺
5. 三角帶 2根
6. 變頻器 1套
7. 鉗口（R7.5，R10.0，R15.0，R20.0，R25.0） 各1副
8. 導套（Φ3.5，Φ4.5，Φ7，Φ9，Φ11） 各1只
9. 附表
線材公稱直徑或厚度d(a) 鉗口支座
半徑r 距離h 導套孔直徑d(g)
0.3≤d(a)≤0.5 1.25±0.05 15 2.0
0.50.71.01.52.03.04.06.08.0
|
|
