產品型號：MB-CA1000
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2015-06-08
關 注 度：4603
生產企業：深圳市歐凱訊科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹產品介紹

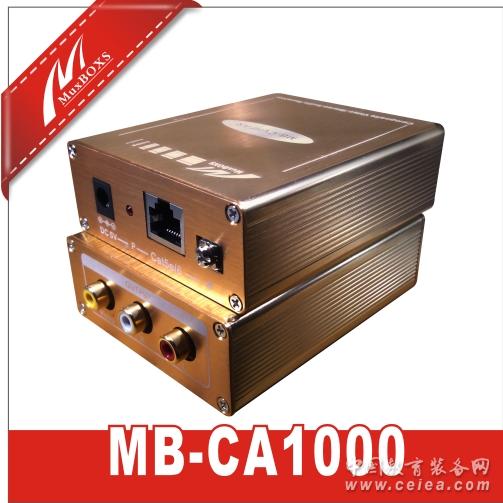

自適應有源立體復合音視頻接收器 MB-CA1000 是一款以雙絞線為傳輸介質進行長距離自動路徑
均勻、多級濾波、圖像再生、高保真音頻隔離去噪、多級防雷保護設計等高品質有源雙絞線接收器。
該產品具有高保真還原圖像色彩能力， 能夠根據不同距離自動均勻信號放大使其達到最佳顯示效果，
支持NTSC, PAL, SECAM等多種格式視頻及高保真立體音頻設備，并且采用多級防雷設計模式，能夠
有效保護終端設備免受損壞。與無源音視頻傳輸器MB-CVHFB配對使用時，傳輸距離可達1000米。該
產品可應用于游戲機高保真分配顯示，數字機頂盒，HI-FI家庭影院， 大屏幕投影視頻會議，公共視頻
廣播系統，遠程多媒體教育、教室醫療、軍事領域，高保真平板視頻媒體廣告傳輸演示。
該設備采用MUXBOXS特有的路徑自動均勻技術、 多級濾波、 圖像再生及模擬音頻擴頻隔離技術，
具有強的抗干擾、EMI能力。內部采用多級防雷設計模式， 在復雜環境中能夠有效保護終端音視頻設
備免受雷擊損壞。能夠有效解決由于視頻音頻傳輸線過長或地電位差環路電流等原因造成的顯示設備
顯示顏色失真和音頻噪聲，消除圖象文字發虛、重影、拖尾和音頻底噪等現象，該產品適用于各種不
同距離的延長應用領域。
產品特點
※采用自動均衡放大技術，抗共模干擾能力強
※采用多級防雷保護設計模式，能夠有效保護音視頻輸入輸出端口
※支持視頻格式：NTSC、 PAL、 SECAM
※傳輸距離：高保真立體音視頻傳輸距離可達1000米
※采用雙絞線作為介質傳輸，成本低、布線靈活、移動方便
※使用歐凱訊特有的隔離去噪技術
功能參數：
功能描述
自適應有源立體復合音視頻接收器
適用范圍
高保真分配顯示，數字機頂盒，
HI-FI家庭影院，大屏幕投影視頻會議，
公共視頻廣播系統，遠程多媒體教育、教室醫療、
軍事領域，高保真平板視頻媒體廣告傳輸演示
混合視頻
音頻
帶寬
0-10M HZ
20 Hz -20 KHz
輸入信號峰值
1.1Vp-p
1.1Vp-p
輸入輸出阻抗
75歐
最小600 歐（信號源）
插入損耗
小于2dB
小于2dB
信號反射率
大于15dB
大于15dB
共模抑制比
大于70dB
大于40dB
傳輸距離
1000米
1000米
音視頻路徑補償方式
不同路徑自動調節補償
信號結構
Pins 4(R) &5(T)
音頻: Pins 1(R) & 2(T)
Pins 7(R) & 8(T)
電源部分
電源工作方式
5V適配器
功耗
小于 1W
電源指示燈
紅色
標準雙絞線特性
特性阻抗：100 歐
分布電容 20 pf/ft
衰減：6.6 dB/305m @1 MHz
接口特性
3個RCA母頭:黃白紅
1個RJ45網口
防雷特性
視頻接口浪涌保護
2KV(差模)，4KV(共模)
音頻接口浪涌保護
2KV(差模)，4KV(共模)
雙絞線接口浪涌保護
2KV(差模)，4KV(共模)
整機靜電防護
1a 接觸放電 3級
1b 空氣放電 3級
適用溫度
工作溫度:0-70°C
貯存溫度：-20°- 85°C
濕度: 0-95%
外殼材料
鋁合金
體積(包裝)
mm
重量 （單位：1臺）
g |
|
