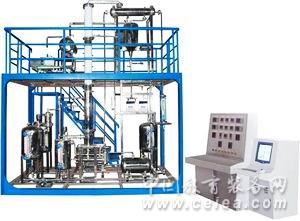

江蘇昌輝TJLSX-A填料精餾實訓設備
|
 |
折 扣 率： 0
最后更新：2014-05-08
關 注 度：3537
生產企業：江蘇昌輝成套設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹江蘇昌輝TJLSX-A填料精餾實訓設備
一、 系統組成及特點
精餾操作的依據是利用液體混合物中各組分揮發能力的差異（即在相同溫度下各組分飽和蒸汽壓的差異），在熱能驅動下，使液體混合物形成氣液兩相，氣液兩相在相互接觸中傳熱、傳質，結果易揮發組分（輕相分）在氣相中增濃，難揮發組分（重相分）在液相中濃縮，從而實現液體混合物的分離。系統由精餾實訓裝置對象、鋼質安裝框架、就地儀表電器操作臺、傾角嵌入式就地計算機控制臺、就地智能儀表控制上位監控軟件（以工控組態軟件為平臺）、外置配套設備等組成。系統特點如下：
1) 裝置運行介質為乙醇-水體系。
2) 可自動設置故障點，實訓學生的排障能力。
3) 機械設備配置：精餾塔體、再沸器、原料罐、成品罐、回流罐、冷凝循環水箱、進料預熱器，進料溫度加熱器，塔頂列管換熱器，塔底產品冷凝器，附屬管道及閥門。
4) 動力輸送設備：不銹鋼離心泵、計量泵、循環泵。
5) 檢測配置：再沸器溫度自動控制，進料流量自動控制，回流罐液位自動控制，回流流量自動控制，塔頂產品流量自動控制，冷凝水流量控制，進料溫度自動控制，進料濃度自動控制。塔板溫度檢測，塔壓降自動檢測，塔釜液位自動檢測。塔頂冷凝水聯鎖再沸器加熱；原料液預加熱與進料泵聯鎖；流量檢測及壓力檢測要求：自動檢測及就地檢測冗余設置。
6) 就地顯示檢測控制儀表：廈門宇電AI儀表。
7) 就地智能儀表電器控制臺（含嵌入式工控機位）：鋼制噴塑內安裝漏電保護空氣開關、電流型漏電保護器充分考慮人身安全保護；同時每一組強電輸出都有旋鈕開關控制，保證設備安全，操作控制便捷；裝有分相指示燈，開關電源，接觸器，固態繼電器，自鎖開關，塑銅線，橡套線，屏蔽線，鋁合金線槽等。
二、 系統功能及訓練目標
1、 了解精餾塔的結構，熟悉精餾塔的工作原理、基本結構及物料流程。
2、 通過高硼硅玻璃觀察傳質過程全貌，學會和掌握測定精餾塔的全塔效率和單板效率。
3、 可以完成全回流和部分回流各種條件下精餾操作實驗。
4、 掌握精餾塔的操作方法。觀察和測定精餾塔中靈敏塔板的溫度變化。
5、 了解精餾塔控制時需要檢測及控制的參數、檢測位置、檢測傳感器及控制方法。
6、 學習掌握精餾塔智能儀表控制系統軟硬件控制知識。
7、 工藝流程圖的識讀與表述；熟悉現場裝置及主要設備、儀表、閥門的位號、功能、工作原理和使用方法；按照要求制定操作方案；檢查流程中各設備、管線、閥門是否處于正常開車狀態；引入公用工程（水、電、汽）并確保正常；裝置上電，檢查各儀表狀態是否正常；動設備試車。
8、 能改變進料流量、塔釜溫度到指定值并重新建立正常操作。
9、 按照要求巡查各溫度、壓力、流量并做好記錄，能及時判斷各指標否正常。
10、 按照要求巡查動設備（水泵）的運行狀況，確認并做好記錄。
11、 觀察正常操作時精餾塔的操作狀況，并指出可能影響其正常操作的因素。
12、 能按正常操作調節進料流量及塔釜溫度。
13、 能測定精餾塔的全塔效率。
|
|
