產品型號：TE-ZJF-4
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2014-04-03
關 注 度：3244
生產企業：江蘇泰爾自動化儀表有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹一.概 述

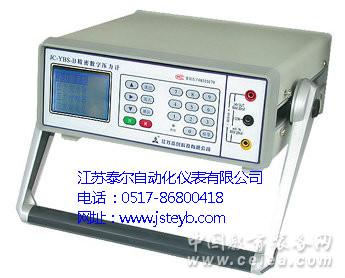

TE-ZJF-4熱工儀表校驗仿真儀是為方便實驗室校驗而設計的全功能便攜式儀表，具有更寬的工作范圍
和校準能力，可以測量和輸出所有過程參數，適合幾乎任何校準用途。
二.特 點
1、全中文背光藍屏顯示，可全天候使用；
2、功能齊全，同步運行，獨立操作，互相隔離；
3、有V、mV、mA、Ω和熱電偶（TC）、熱電阻（RTD）信號的輸出與測量；
4、具有頻率（Hz）的測量和仿真功能；
5、24VDC配電為變送器提供回路電源，并可同時測量變送器所輸出的mA值；
6、測量熱電偶（熱電阻）信號時，同時顯示Mv（Ω）、℃值，無須再查分度表；
7、采用高精度測溫傳感器為熱電偶提供冷端補償；
8、所有信號均可在任意位數上進行微調或連續增減；
9、具有模擬變送器功能，可校驗DCS通道4~20mA回路電流；
10、備有RS232通信接口，通過PC實現儀表超差的快速修正
11、交直流兩用，內置大容量充電鋰電池，一次充電可連續工作8小時以上；
12、可選配高精度數字壓力模塊，以實現壓力的測量；
三.參 數
供電電源：內置7.2V/4400mAh鋰電池或外接AC220V/50Hz
測壓范圍：-95kPa~60MPa(參照選型表) 準確度0.05%F.S
使用溫度：0~50℃
相對濕度：≤90%
外型尺寸：250×200×85mm
重 量：1kg
四.輸出指標
輸 出 量程 分辯率 精度 負載 備注
電壓（mV） 0~±99.999 1uV 0.02%+0.015% 200Ω(min) 直流
電壓（V） 0~±9.9999 0.1mV 0.02%+0.02% 200Ω(min) 直流
電流（mA） 0~±25.000 1uA 0.02%+0.025% 20Ω＜R＜500Ω 直流
仿真電阻（Ω） 0~999.99 0.01Ω 0.02%+0.01% R×1＜10V
50uA＜1＜10mA
電壓（V） 24 ±10% 30Ma(max) 儀表電源
頻率（Hz） 0~1K 0.01 Hz 0.02%+0.02% 10kΩ TTL方波
五.熱電阻測量和輸出準確度
熱電阻類型 測量范圍（℃） 給定準確度范圍（℃） 準確度（℃）
測量 輸出
Pt100 -50~600 -50~200 0.2 0.2
200~600 0.25 0.2
Cu100 -50~150 -50~150 0.5 0.5
Cu50 -50~150 -50~150 0.5 0.5
六、測量指標
測 量 量 程 分辯率 精 度 輸入阻抗 備 注
電壓（mV） 0~±100.000 1uV 0.02%+0.02% 109Ω 直流
電壓（V） 0~±10.0000 0.1mA 0.02%+0.025% 1MΩ 直流
電壓（V） 0~±50.000 mV 0.02%+0.025% 1MΩ 直流
電流（mA） 0~±25.0000 0.1uA 0.02%+0.025% 50Ω 直流
電阻（Ω） 0~999.99 0.01Ω 0.02%+0.02%
電阻（Ω） 0~9999.9 0.1Ω 0.02%+0.02%
頻率（Hz） 0~10k 0.1 Hz 0.02%+0.02% 10KΩ TTL方波
七、熱電偶測量和輸出準確度
熱電偶類型 測量范圍 給定準確度范圍 準 確 度
測 量 輸出
S型 0~1600 0~400 1.6 1.2
400~1600 1.0 0.9
R型 0~1760 0~100 1.6 1.5
100~500 1.3 1.2
500~1760 1.0 1.0
B型 0~1800 600~900 1.3 1.0
900~1200 1.0 0.9
1200~1800 0.8 0.8
K型 -200~1200 -200~100 0.6 0.6
-100~100 0.5 0.5
100~600 0.5 0.4
600~1200 0.4 0.4
N型 -200~1300 -200~100 1.0 0.6
-100~1300 0.6 0.5
E型 -200~1000 -200~100 1.3 0.9
-100~0 0.5 0.4
0~700 0.3 0.4
700~1000 0.4 0.3
J型 -200~1200 -200~100 0.6 0.5
-100~1200 0.5 0.4
T型 -200~400 -200~0 0.8 0.8
0~300 0.5 0.6
300~400 0.4 0.4
鎢錸3-鎢錸5 0~2300℃ 0~2300℃ 0.5 0.5
鎢錸5-鎢錸26 0~2300℃ 0~2300℃ 0.5 0.5
鎢錸5-鎢錸20 0~2300℃ 0~2300℃ 0.5 0.5
鎢-鎢錸26 0~2300℃ 0~2300℃ 0.5 0.5
聲明：產品外觀以實物為準，產品發展有時會涉及技術標準的更改，以及外形的變化，恕不另行通知
|
|
