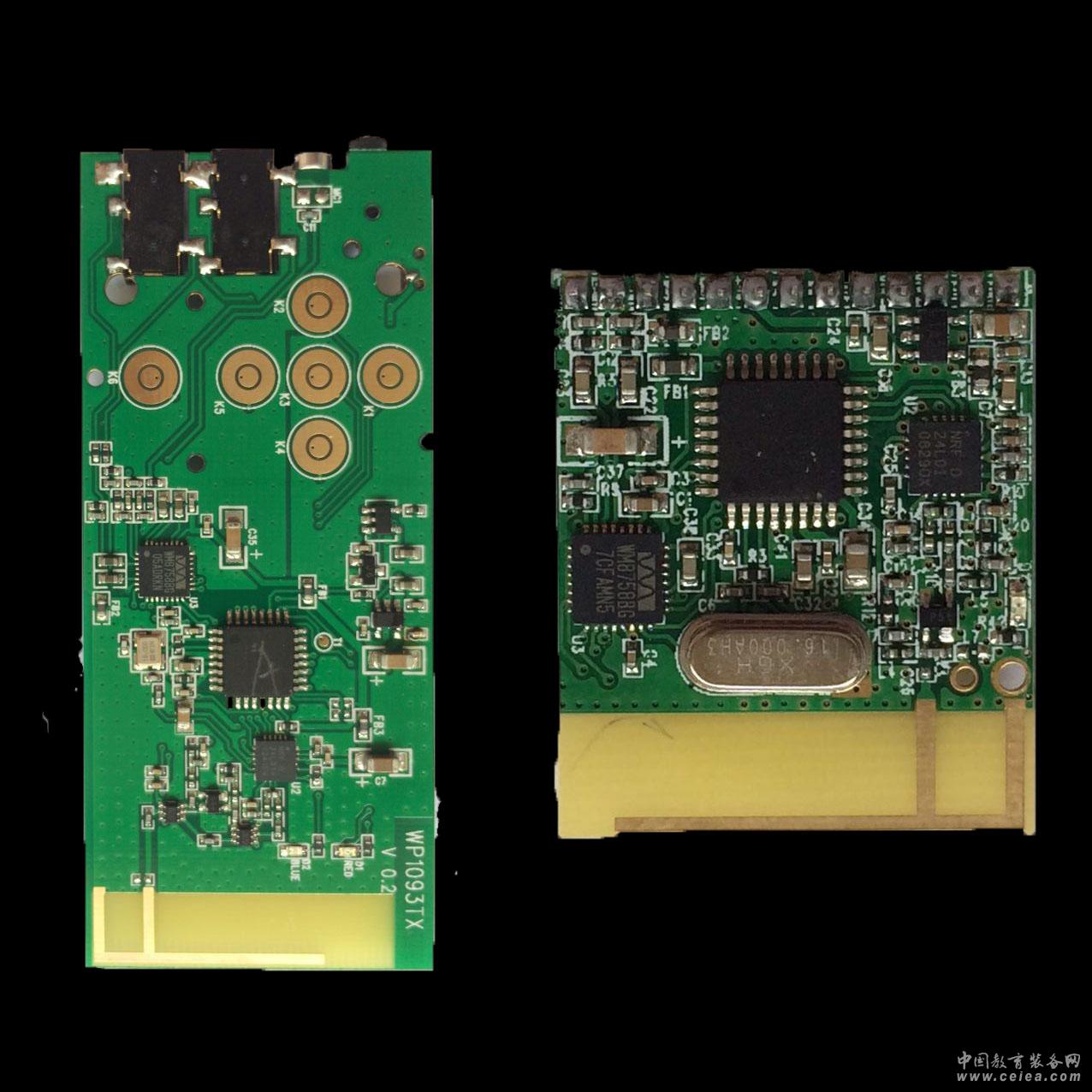

2.4G無線教學麥模塊(不帶翻頁P(yáng)TT和激光筆)
|
 |
產品型號：WP1093 WP1094
產品代碼：
產品價格：150
折 扣 率： 0
最后更新：2014-07-25
關 注 度：3429
生產企業：深圳市音自達電子科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹一.特點
1.工作頻段：ISM 2.4GHz自由頻段。
2.預置信道數20個。
3. 20K采樣分辨率16bit
4.頻響：20Hz~16KHz
5.音頻時延<1.5mS。
6. GFSK數字調制/解調。
7.信噪比80dB，動態范圍81dB，接收靈敏度-90dBm
8.內置PCB天線可減少成本與研發時間。
9.低耗電量適合移動式產品應用。
10.信道質量不好，誤碼率高時自動靜音。
11. 10dBm射頻輸出功率，可減少干擾相同頻段中的其它設備。
12.信道分離度@1KHz：90dB
13.傳輸距離空曠地帶50米以上（靜態）。
14.帶麥克風接口，可做無線麥克風。
二、功能特點：
1、性能可靠的配對方式
1）、開機自動近距離配對
2）、雙向配對，自動鎖住最近的接收設備
3）、每次開機產生新 ID碼
2、超強抗干擾能力
1）、每次開機產生新的 ID碼，避免與前一次接收器的連接
2）、每次開機自動檢測干凈頻點，避免與其它設備的干擾（如：無線WIFI、藍牙等使用2.4G的同類產品）
3）、系統內部自動分配信道，避免系統內的互相干擾。
4）、近距離、一對一的雙向配對方式從根本上杜絕了無線上串?dāng)_的問題
3、超級低功耗
10dBm的發射功率，20米的有效使用范圍，工作的電流少于 30mA
4、自動組網
本系統在設計時，每套2.4G無線數字教學麥（以下簡稱“教學麥”）就是本系統的一個自動組網的終端。在每個效使用范圍內（20米）本系統可分配20個信道，每套教學麥?zhǔn)褂脮r(shí)占用一個信道，這樣在一個大的空間可以說是無限套無線麥同時使用。
2.4G教學麥怎么自動組網呢？
1）、每套2.4G無線數字教學麥分為兩部分：發射器和接收器
每個發射器本身有一組唯一的設備號，每次開機能自動
產生隨機碼，自動選擇干凈頻點，自動選擇最近的接收
器，使用時發信道占用信息。
每套接收設備分兩個大的狀態：連接和等待配對。
2）、系統的工作原理：
（1）、每個發射器打開電源首先自動產生一個新的唯一的隨機碼，同時配對信道上面搜索就近的接收設備并與之配對。
(2)、查找干凈信道，每個發射器開始使用時首先要搜索到干凈信道，才能保證使用過程不受干擾，干擾源有兩種一是兩頻道內系統外設備強的電池波干擾（如無線WIFI等）；別一種是系統內部的信道分配，找到干凈信道后，發射器需要發出信道占用信息，以便后面的后面系統里面其它設備偵測避開
注：(1)、系統里的接收器與接收器的安裝距離在8米以上，若
無法滿足需要申明。
(2)、發射器與接收器的配對請?jiān)?米內操作
三.規格
規格項目
音頻發射模塊
音頻接收模塊
供電電壓
3.0～5V
3.0～5V
消耗電流
<30mA
<30mA
工作溫度
0～+70 ℃
0～+70 ℃
頻率范圍
2400～2483.5MHz
2400～2483.5MHz
信道數目
20
20
調制方式
GFSK
GFSK
發射功率
10dBM
輸入阻抗
1OK Ohm
輸入電平
2.8Vp-p(Max)
接收靈敏度
-85dBm(Min.)
輸出阻抗
32 Ohm
輸出電平
2Vp-p(Max)
音頻時延
<1.5ms
頻率響應
20～10KHz,±3dB
動態范圍@1kHz
81dB
分離度@1kHz
90dB
失真度THD
0.1%
蘋果 操作示范圖
蘋果示范圖2
操作說明：
配對
接收設備安裝在每間教室，老師上課時，走到接收器的2米內打開發射器電源，聽到連接提示就便可使用。
調節音量
使用過程中可以通過發射器上面的音量加、減鍵調節合適的
音量
外置音頻
發射上面配有一個外置的音頻輸入口，使用時需要按中
間的“麥克風/音頻”切換鍵。
低電提示：
低電提示紅燈2.5秒鐘閃一下，低電提示開始后，發射器還
能再用60分鐘后再自動關閉
LED狀態指示：
發射器有兩顆燈：藍燈和紅燈
藍燈指示機器工作的狀態
1） 關閉電源：藍燈熄滅
2） 打開電源，處于配對狀態：藍燈快閃
3） 打開電源，處于連接狀態：
麥克風模式：藍燈每2.5秒閃兩次
音樂模式：藍燈每2.5秒閃一次
紅燈指示機器充電的狀態
1） 充電時紅燈亮
2） 充滿時紅燈滅
3） 低電時紅燈2.5秒鐘閃一下 |
|
