DSO8000U數字化儀器教學平臺
|
 |
產品型號：DSO8000U
產品代碼：
產品價格：
計量單位：套
折 扣 率： 0
最后更新：2024-08-27
關 注 度：4410
生產企業：北京君合泰測控技術有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

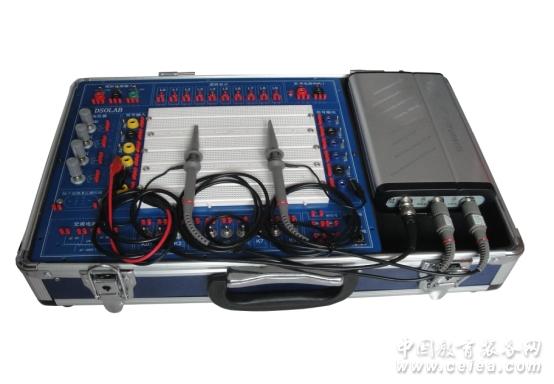

產品詳細介紹DSO8000U數字化儀器教學平臺
技術要求和說明
1、電路實驗及虛擬儀器平臺
·材質：鋁質亞光密紋結構；
·交流電源：AC220V（50HZ）；
·直流電源輸出：±12V、+5V；
·邏輯顯示發光二極管數量：10；
·邏輯開關數量：10；
·電位器數量：4（1K、10K、10K、100K）；
·低壓交流電源輸出：AC9V（2組、50HZ）；
·實驗面包板尺寸：170*140mm；
·信號輸入座數量：6；
·信號輸出座數量：6；
·秒信號輸出路數：1；
·正脈沖信號輸出路數：1；
·負脈沖信號輸出路數：1；
·上升沿信號輸出路數：1；
·下升沿信號輸出路數：1；
·揚聲器個數：1；
2、虛擬儀器數字存儲示波器
·模擬輸入通道數：2；
·實時采樣頻率：200MSa/s，
·時基范圍：5ns/div~50ms/div，向下按5、2、1方式步進；
·測量信號帶寬：20MHz；
·垂直靈敏度：20mV ~2V/div，向上按1、2、5方式步進，1:1,1:10探頭；
·耦合方式:DC、AC、GND；
·與計算機接口：USB
3、虛擬儀器函數信號源與任意波形發生器
·輸出信號通道數：1；
·輸出頻率范圍：正弦波0~10MHz、其他波形0~1MHz；
·最高采樣速率： 50MSa/s；
·輸出波形：正弦/方波/三角波/鋸齒波/直流/噪聲/調制/任意波等；
·參數輸入功能：幅值、周期（頻率）、初始相位、單個和數個波形設定；
·輸出幅度范圍：±4V；
·偏置范圍：±4V；
·分辨率： 12位；
·掃頻范圍：0~10MHz；
·與計算機接口：USB
4、虛擬儀器TTL電平信號發生器
·輸出信號通道數：1；
·輸出頻率范圍：0~1MHz；
·輸出電平：≥3.3V；
·與計算機接口：USB
5、虛擬儀器頻率特性分析儀
·頻率特性選擇：幅頻特性、相頻特性；
·頻率范圍：1Hz~ 10MHz；
·頻率精度：＜±1ppm；
·掃描頻率分辨率：20mHz；
·掃描方式：線性、對數；
·相位范圍：-180度~+180度；
·相位分辨率：1度；
·與計算機接口：USB
6、虛擬儀器頻譜分析儀
·模擬輸入通道數：2；
·實時采樣頻率：200MSa/s；
·頻譜范圍：50MHz；
·垂直靈敏度：20mV/div~2V/div，向上按1、2、5方式步進；
·頻譜窗函數：6種；
·與計算機接口：USB
7、虛擬儀器阻抗分析儀
·測量模式：LCR（LCR測量），分析儀（掃描測量），連續測量
·測量量程：1Ω~10MΩ；
·測量頻率：10Hz~10MHz（20mHz~100Hz步進）；
8、虛擬儀器萬用表
·直流電壓測量可選檔位：60mV、600mV、6V、60V、800V；
·交流電壓測量可選檔位：60mV、600mV、6V、60V、800V；
·直流電流測量可選檔位：60mA、600mA、6V、10A；
·直流電流測量可選檔位：60mA、600mA、6V、10A；
·電阻測量可選檔位：600Ω、6K、60K、600K、6M、60M；
·電容測量可選檔位：40nF、400nF、4uF、40uF、400uF；
·二極管測試：支持；
·通斷蜂鳴：支持；
·自動量程：支持；
·各路均帶電路保護；
·與計算機接口：USB
9、虛擬儀器程控電源
·程控電源輸出：2路；動態編程輸出；
·電壓輸出范圍：+1V~ +9V；
·電流輸出范圍：0~2000mA Max；
·電壓調節方式：軟件動態編程輸出；
·與計算機接口：USB
10、虛擬儀器邏輯分析儀
·輸入信號通道數：16路；
·采樣頻率：400MSa/s（4路），200MSa/s（8路），100MSa/s（16路）
·連續可調的閾值電壓范圍 0.5V~+4.5V；
·輸入電壓范圍：-30V~+30V；
·輸入阻抗：250KΩ;
·測量信號帶寬：50MHz；
·存儲深度：16M；
·最大狀態采樣時鐘：50MHz；
·與計算機接口：USB
·供電方式：免外接電源
11、軟件
·LabVIEW軟件 VIs 驅動程序；
·教學用Labview軟件樣例程序；
·DSOlab信號綜合分析軟件；
12、實驗內容
模擬電路部分
實驗一 單級放大電路
實驗二 二級放大電路
實驗三 負反饋放大器
實驗四 射極跟隨器
實驗五 差動放大器
實驗六 波形發生電路
實驗七 集成運算放大器模擬運算電路
實驗八 集成運算放大器有源濾波器
實驗九 集成運算放大器電壓比較器
實驗十 LC振蕩器及選頻放大器
實驗十一 集成功率放大器
實驗十二 場效應管放大器
實驗十三 串聯型晶體管穩壓電源
實驗十四 集成穩壓器
實驗十五 OTL功率放大器
實驗十六 電壓－頻率轉換電路
數字電路部分
實驗一 邏輯門電路的邏輯功能及測試
實驗二 組合邏輯電路的設計
實驗三 數據選擇器及應用
實驗四 譯碼器及應用
實驗五 字段譯碼器邏輯功能測試及應用
實驗六 觸發器
實驗七 計數器及其應用
實驗八 移位寄存器功能測試及應用
實驗九 555定時器
綜合創新部分
實驗一 溫度測量與控制PID
實驗二 濕度測量
實驗三 紅外數據傳輸
實驗四 可燃?xì)怏w檢測
實驗五 熱釋電人體感應
實驗六 光強檢測與控制
實驗七 磁場場強檢測
實驗八 電機調速與測速閉環PID
實驗九 電子壓力秤 |
|
