產品詳細介紹 XTDIC系統，是一種非接觸式的光學三維全場變形測量的手段。系統基于攝影測量技術和數字圖像相關法，結合雙目立體視覺技術，采用兩個高速攝像機，實時采集物體各個變形階段的散斑圖像，利用圖形相關算法進行物體表面變形點的立體匹配，并重建出匹配點的三維空間坐標。對位移場數據進行平滑處理和變形信息的可視化分析，從而實現快速、高精度、實時、非接觸式的全場三維輪廓、三維位移及三維應變測量，系統可以實時顯示、記錄、測量、分析物體的變形，并可根據要求形成全面詳細的測量報告。

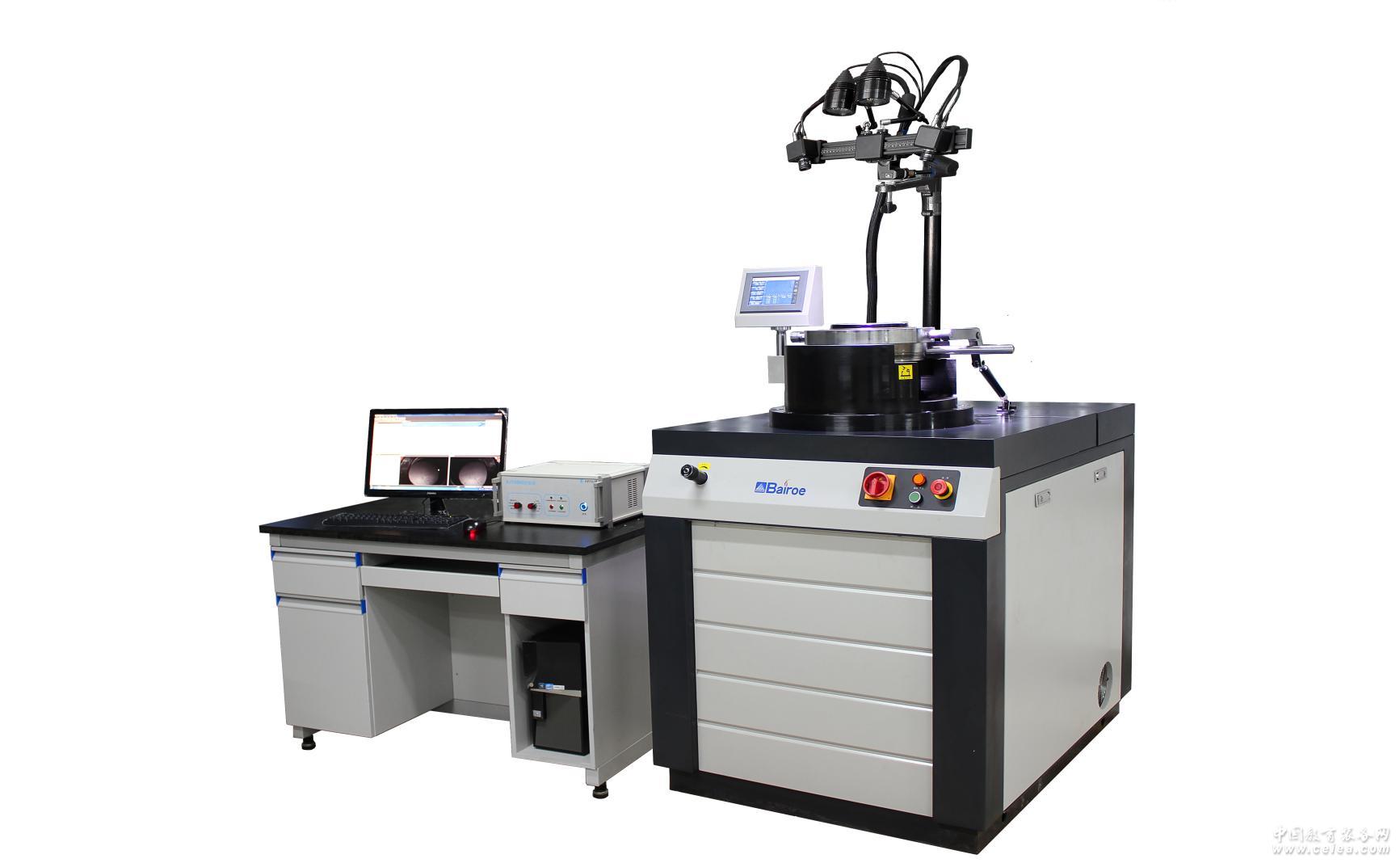

XTFLC杯突和板料成形系統是在XTDIC系統的基礎上，基于數字圖像相關法技術，配合板料成形和杯凸試驗機，自動采集杯突試驗時板料變形的序列視頻圖像，并基于網格應變分析、數字圖像相關法測量等技術直接獲得極限應變量，從而生成成形極限曲線FLC建立成形極限圖并顯示輸出。這種方法可以實時獲得真實的成形極限圖，是理論成形極限曲線的檢驗依據。目前廣泛的應用于國內高校科研及其他研究機構的金屬薄板的成形性能、塑性極限、延展性等工藝性試驗，為研究分析及設計優化提供了有力依據。
主要應用
材料各向異性性、塑性極限、高溫下的板材力學性能等研究
薄板及板材成形過程實時可視化監測
板料成形極限FLC曲線實時測定
板料零部件選材
沖壓工藝優化
有限元分析（FEA）驗證、板料成形理論研究及驗證
應變計算、強度評估、組件尺寸測量、非線性變化的檢測
先進材料（CFRP、木材、 內含PE的纖維、金屬泡沫、橡膠等）
材料試驗（ 楊氏模量、泊松比、彈塑性的參數性能）
生物力學（骨骼、肌肉、血管等）
斷裂力學性能
三維全場振動分析
高速、高溫變形應變測量
各種各向同性和各向異性材料變形特性
典型配置
型號 XTFLC-SD XTDIC-HT
相機像素 2x 230萬（1920 x 1200） 2x 230萬（1920 x 1200）
相機幀率 40fps 40fps
相機鏡頭 TAWOV 35mm TAWOV 25mm
成形溫度 常溫 900℃（熱成形）
最大試驗力 300KN 600KN
最小分辨率 2-3um 1-2um
應變測量精度 0.005% 0.005%
應變測量范圍 0.01%-1000% 0.01%-1000%
標定板 200*150、128*96
電腦 E3-1225；4G*2；1T；NVS310
更多資料及應用案例敬請聯系咨詢！ |
|
