產品詳細介紹
產品簡介：

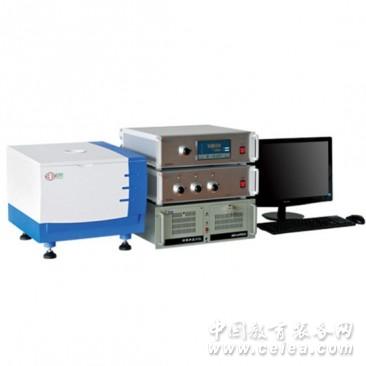

EDUMR核磁共振成像技術實驗儀是一款專為核磁共振成像技術教學實驗而設計的小型臺式核磁共振成像儀器。可配合物理相關專業（如近代物理、應用物理、無線電物理、電子信息工程等專業）和醫學相關專業（如大型醫療器械、醫學影像技術、生物醫學工程等專業）開設核磁共振原理、磁共振成像演示等實驗課程；也可配合核磁共振工程類專業開設設備硬件結構方向的開放性拓展實驗課程。EDUMR可輔助搭建以下平臺：
1.教學示范平臺；
2.核磁共振成像實驗平臺；
3.科研實驗平臺；
4.磁共振繼續教育深造平臺。
兩大特點：開放性，真實性。
開放性：軟、硬件均具有高度的開放性。
1.硬件開放：體現在針對實驗教學、工程實訓、課堂演示時可以模擬連續波式核磁共振實驗儀實驗，更可對硬件結構進行現場拆卸及裝配。配合示波器、萬用表等輔助工具，不但能夠鍛煉學生的動手能力，更加增強了學生對于儀器硬件結構的了解，能夠符合現代實驗教學對于學生實踐能力的要求；
2.軟件開放：主要體現在K空間原始數據的開放，可進行圖像重建的仿真實驗，針對信號處理及數據處理方向，可以為學生、老師提供大量真實且有效的數據，從而開展更多算法優化、圖像后處理等方面的拓展性研究。
真實性：
EDUMR具有與醫用核磁共振成像儀相同的模塊，真實體驗磁共振的原理、儀器、應用。
EDUMR能夠滿足用戶對于教學實驗的要求，是一款符合現代教學發展的實驗儀器。
技術指標：
1、磁體類型：永磁體；
2、磁場強度：0.5±0.08T，儀器主頻率：21.3MHz；
3、探頭線圈直徑：15mm；
基于儀器的核磁共振教學相關實驗：
EDUMR核磁共振成像原理與設備結構
一、核磁原理及成像原理
核磁共振及其成像的基本原理
核磁共振現象
弛豫與核磁共振信號
核磁共振信號的空間定位
核磁共振圖像重建
核磁共振脈沖序列
二、核磁共振成像系統
磁體子系統
射頻子系統
梯度磁場子系統
譜儀及計算機系統
磁屏蔽與射頻屏蔽
EDUMR核磁共振成像技術實驗項目
一、原理性實驗
機械勻場和電子勻場
硬脈沖FID序列測量拉莫爾頻率
旋轉坐標系下的FID信號
FID信號一維處理與增益調整
硬脈沖回波序列確定硬脈沖射頻
軟脈沖FID序列確定軟脈沖射頻
軟脈沖回波序列
反轉恢復法測T1
飽和恢復法測T1
硬脈沖CPMG序列測量T2
乙醇的化學位移測量
二、成像技術實驗
自旋回波序列成像
自旋回波權重像
一維梯度編碼成像
反轉恢復序列成像
二維梯度回波序列成像
采樣參數對圖像大小及形狀的影像規律
三維梯度回波序列成像
三、硬件結構實驗
射頻線圈的調諧與匹配
射頻開關與前置放大器
射頻功率放大器與射頻波形調制電路
數據處理過程（模擬部分）實驗
梯度功率放大器
譜儀系統結構與控制信號
高頻數字記憶示波器的使用
四、應用拓展實驗
2D-FFT 圖像重建的仿真實驗
核磁共振圖像質量評價實驗
3D-FFT圖像重建的仿真實驗
牙膏含氟量的測量
芝麻含油率的測定
成像實驗展示：
核磁共振教學配套教材：
注：儀器外觀如有變動，以最新款為準。 |
|
