Armfield C15 計算機控制的亞音速風洞
|
 |
產品型號：C15
產品代碼：
產品價格：10
計量單位：臺
折 扣 率： 0
最后更新：2015-05-26
關 注 度：5269
生產企業：湖北恒綠工程技術有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹分類說明
• 用于高校教學用的小型計算機控制的風洞
• 透明的丙烯酸工作段（150mm x 150mm x 455mm）具備良好的可視性
• 變極器控制的AC風扇可將氣流速度精確控制在34m/s
• 大量可選項模板和測量儀器
• 模板和壓力計之間的多路或單路快速斷路連接器
• 模板位于工作段的內壁，配有快速斷路風鉤
• 具有配套的數據記錄和教學軟件
•電子監視器可進行遠程操作
• 工作段的移動底座可插入大的或復合式的模型
• 包含流動形象化演示設備
• 氣流研究儀可選項包括伯努利儀器
特征/性能
計算機控制氣流
150 (理論上6” )立方毫米工作段
可視性極好的透明工作段
大量用于研究空氣動力學和氣流的模型
可選擇的水或者電子壓力計
壓力計軟管上的快速短路連接器和快速斷路連接件以便于改變模型
配有簡單的流動形象化技巧說明
描述

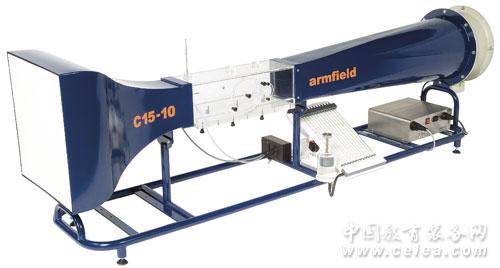

C15-10是一款可進行水平操作的小型風洞。氣流通過風洞出料端的變速風扇進入工作段。
入口處有一個蜂窩整流器9.4:1的壓縮比可確保氣流順利進入工作段。
工作區由透明的丙烯酸塑膠材質構成，可清楚地觀察模型，工作段的側壁和頂部有適當?shù)哪０暹B接點。
工作段的特點是整個底座可移動，這樣可插入大的或復合式的模板，例如C15-24伯努利儀器。用戶可自行構建C15-25邊界層板或其它模板。
基礎風洞配有USB接口，以便于計算機（不提供）操控。一個電子壓力傳感器安裝在工作段內壁，可測量靜壓力，同時可計算氣流速度，并顯示在計算機上。
壓力計需和可選項模板及儀器一同使用。有兩種選擇，一個13管水柱壓力計或一個16通道電子壓力計。
風洞操作軟件帶有電子壓力計讀數和數據記錄功能。水柱壓力計的讀數是完整的并可被記錄，但是需要手動輸入計算機。
可選項模型安裝在一個圓形艙口里（直徑為120mm），模型永久性位于艙口蓋上以便封閉開口（沖洗工作段內壁以免干擾流動）。工作段側壁上的快速斷路夾具對模板有防護功能。艙口配有必要的角尺，可使模板按照已知角度進行手動旋轉。
平整透明的丙烯酸塑料蓋可用于沒有模板的地方，這種做法通常用于給用戶增加可選擇的模板。
第二個小一點的艙口位于模板安裝位置后面，可使供選擇的伴流量耙（C15-15）安裝在不同備選模塊的下游。在配備此可選項之后才可安裝平整的裝貨口蓋。
工作段標有簡單的操作說明以便于觀察任何一個可選項模板周圍的流動形象化。模板周圍的水流輪廓伴有輕質細繩用于顯示會發生邊界層分離（脫離）現象的地點。細繩的長度可進行簡單的調整，其垂直和水平位置也很容易更改。
工作段頂部有三個抽頭，每個抽頭都帶有一個塞子栓，用以沖洗內壁，可置入流動形象化系統或皮托靜態管（配件C15-14）。這些抽頭位于工作段的前端，模板安裝位置的上游和下游。
|
|
