產品型號：MB-VGAB
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2015-06-08
關 注 度：5155
生產企業：深圳市歐凱訊科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹產品介紹

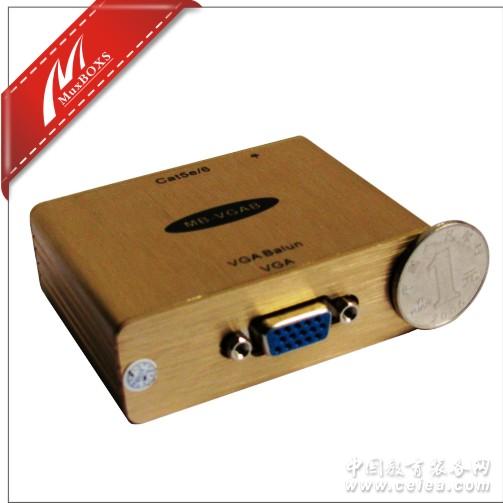

VGA視頻延長器 MB-VGAB 是一款單路寬帶寬、抗干擾能力強的VGA視頻信號發送和接收器 ，該產品具有高保真還原圖像色彩能力 ，支持在不同分辨率下的VGA、SXGA、SVGA、 WXGA、XGA等多種格式視頻設備 ，當分辨率為640x480時可傳輸137米，1024x768分辨率時可達到76米。
該產品廣泛應用于數據控制中心、會議室演示以及教學環境和公司培訓等。該設備采用MUXBOXS特有的平衡均衡特性阻抗轉化傳輸技術，具有強的抗干擾、EMI能力。能夠有效解決由于視頻音頻傳輸線過長或地電位差環路電流等原因造成的顯示設備顯示顏色失真，消除圖象文字發虛、重影、拖尾和音頻底噪等現象，該產品適用于各種不同距離的延長應用領域。
產品特點
※采用平衡均衡傳輸方式，抗共模干擾能力強
※支持視頻格式：VGA、SXGA、SVGA、 WXGA、XGA等
※成本低、布線靈活、移動方便
※無源要求、全天侯連續工作，性能穩定可靠
※音頻矩陣切換器，音頻分配器，音頻分配放大器，助推器，音響，麥克風，家 庭影院，DVD光盤，錄像機，攝像機，混音器，和其他商業或消費者模擬設備。
※傳輸距離：分辨率為640x480時可傳輸137米，1024x768分辨率時可達到76米
※無源要求、全天侯連續工作，性能穩定可靠
功能參數
功能描述
VGA視頻延長器
適用范圍
數據控制中心、會議室演示以及教學環境和公
司培訓等領域s
帶寬
60MHz
輸入信號峰值
視頻信號: 1.1Vp-p
水平同步: TTL電平. 300kHz帶寬
垂直同步: TTL電平. 300kHz帶寬
每對線插入損耗
小于3dB
共模抑制比(CMMR)
15kHz ：60dB max
100kHz - 10MHz ：40dB max
100MHz：20dB max
視頻差分增益
+/- 2%
視頻差分相位
+/- 2%
連接特性
RJ45
15P D-SUB 公頭
最大距離
VGA: 640x480 ：137米
SXGA: 1280x1024 ：61米
SVGA: 800x600：107米
WXGA:1366x768 ：55米
XGA: 1024x768 ：76米
RJ45信號結構
R信號： Pin 1 (+) Pin 2 (-) 水平同步： Pin 3
G信號： Pin 4 (+) Pin 5 (-)垂直同步 ：Pin 6
B信號： Pin 7 (+) Pin 8 (-)
標準雙絞線特性
特性阻抗：100 歐
分布電容 20 pf/ft
衰減：6.6 dB/305m @1 MHz
輸入輸出阻抗
輸入: RGB 75歐
輸出: RGB 100 歐
同步信號: 標準TTL電平
適用溫度
工作溫度:0-55°C
貯存溫度：-20°- 85°C
濕度: 0-95%
外殼材料
鋁合金
體積(包裝)
145MM*110MM*60mm
重量 （單位：1對）
170g |
|
