產品型號：STZ
產品代碼：
產品價格：2000
計量單位：臺
折 扣 率： 0
最后更新：2016-01-15
關 注 度：3484
生產企業：陜西上太自動化儀表有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

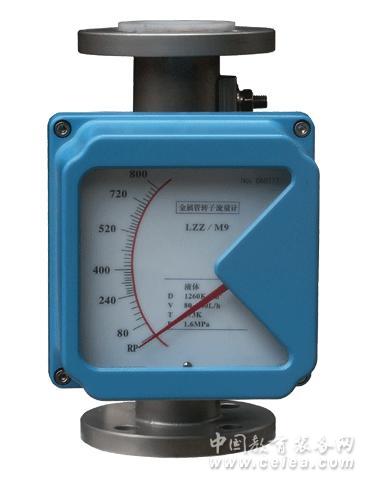

產品詳細介紹 STZ系列金屬浮子流量計(金屬管浮子流量計)是基于浮子位置測量的一種變面積流量儀表,特別適合低流速、小流量的氣體、液體流量測量。STZ系列金屬管轉子采用全金屬結構、Modular概念設計，具有體積小、壓損小、量程比大、安裝維護方便等特點，故廣泛應用于各行業復雜、惡劣環境下、對小流量、低流速、各種苛刻介質條件的流量測量與過程控制。
【金屬浮子流量計特點】
◆ 適用于小口徑和低流速介質流量測量
◆ 工作可靠，維護量小，壽命長
◆ 對于直管段要求不高
◆ 較寬的流量比10：1
◆ 機械指針現場指示瞬時流量(不受電路故障影響)；LCD液晶顯示瞬時流量、累積流量
◆ 單軸靈敏指示,非接觸磁耦合傳動
◆ 全金屬結構，適于高溫、高壓和強腐蝕性介質
◆ 可用于易燃、易爆危險場合
◆ 多種供電方式：24VDC、3.6V鋰電池、220VAC供電方式
◆ 具有數據恢復、數據備份、掉電保護及錯誤自診斷功能
◆ 垂直、水平、上進下出、底進側出、側進側出等多種安裝形式，法蘭或螺紋連接
【浮子流量計參數】
產品名稱 金屬轉子流量計，金屬管浮子流量計
適用介質 氣體、液體、蒸汽；特別適合低流速、小流量計的介質
管徑(DN) DN15～DN150mm
公稱壓力 4.0MPa(DN15~50)；1.6MPa(DN65~150)；
工況溫度 -80～+300℃
測量精度 ±1.5%
量程范圍 1:10
測量范圍 0.01～150 m3/h(水)；0.7～3000 m3/h(標況下空氣)
殼體材質 不銹鋼；襯PTFE
供電方式 內置3.6VDC鋰電池；外供24VDC；220VAC
輸出信號 4～20mA；HART
防護等級 IP65；
防爆標志 本安型ExiallCT5；隔爆型ExdllCT5
表頭顯示 就地指示；液晶顯示瞬時、累積流量
連接方式 管道法蘭式；
安裝要求 垂直(下進上出); 直管段要求：前5D，后不小于250mm；
注意事項 周圍100mm不應有鐵磁性物質；介質如果有鐵磁性物質應在入口處安裝磁過濾器
【浮子流量計原理】
金屬浮子流量計的流量檢測元件是由一根自下向上擴大的垂直錐形管和一個沿著錐管軸上下移動的浮子組所組成。
被測流體從下向上經過錐管和浮子形成的環隙時，浮子上下端產生差壓形成浮子上升的力，當浮子所受上升力大于浸在流體中浮子重量時，浮子便上升，環隙面積隨之增大，環隙處流體流速立即下降，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子在錐管中高度和通過的流量有對應關系。
浮子移動時，以磁耦合的形式傳遞到外部指示器，指示器的指針跟隨浮子移動顯示流量的變化。遠傳型是在指針現場指示流量的同時再通過傳感器及放大電路，把被測介質的流量通過位移信號轉換成4～20mA的標準信號。
【金屬浮子流量計注意事項】
1、金屬轉子流量計必須垂直安裝，所測流體自下而上流經錐管，進出口保證有5倍儀表口徑的直管段，對于新安裝的管路，流量計安裝前應將管道沖洗干凈。
2、在流量計上游應安裝閥門，在下游5~10倍儀表口徑處安裝流量調節閥。對于小口徑儀表在上游應安裝過濾器，若被測介質中含有磁性物質，則應在流量計前安裝磁過濾器。
3、為便于檢修和更換流量計，在儀表安裝時需接旁道管路。
4、金屬浮子流量計需要定期清洗，尤其當被測介質較臟時，更應及時清洗管子與浮子。
[金屬管浮子流量計指針卡死處理方法]
一、指針卡死
金屬管浮子流量計首次使用時開啟閥門過快，使得浮子飛快向上沖擊止動器，造成止動器變形而將浮子卡死。但也不排除由于浮子導向桿與止動環不同心，造成浮子卡死。處理時可將儀表拆下，將變形的止動器取下整形，并檢查與導向桿是否同心，如不同心可進行校正，然后將浮子裝好，手推浮子，感覺浮子上下通暢無阻卡即可，另外，在金屬管浮子流量計安裝時一定要垂直或水平安裝，不能傾斜，否則也容易引起卡表并給測量帶來誤差。
二、指針抖動
1.金屬管浮子流量計輕微指針抖動：一般由于介質波動引起。可采用增加阻尼的方式來克服。
2.中度指針抖動：一般由于介質流動狀態造成。對于氣體一般由于介質操作壓力不穩造成。可采用穩壓或穩流裝置來克服或加大浮子流量計氣阻尼。
3.劇烈指針抖動：主要由于介質脈動，氣壓不穩或用戶給出的氣體操作狀態的壓力、溫度、流量與金屬管浮子流量計實際的狀態不符，有較大差異造成浮子流量計過量程。
【生產能力】年產一萬套
【公司網站】www.styb.cn
【銷售熱線】029-84211211，13759878187
西安上太儀表感謝您關注本公司產品！依托古都西安堅實的工業基礎、強大的科研能力，匯集西部尖端人才，上太人以“嚴謹、務實、創新”為理念，為客戶奉獻行業精品。我們鄭重承諾，本公司產品從出廠之日起12個月三包，出現非人為損壞質量問題，本公司負責包修、包換、包退，并提供終身維護服務。
|
|
