產品型號：SL-DQP01A
產品代碼：SL-DQP01A
產品價格：100000
計量單位：臺
折 扣 率： 0
最后更新：2016-03-30
關 注 度：3789
生產企業：昆山深藍宇科技設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|

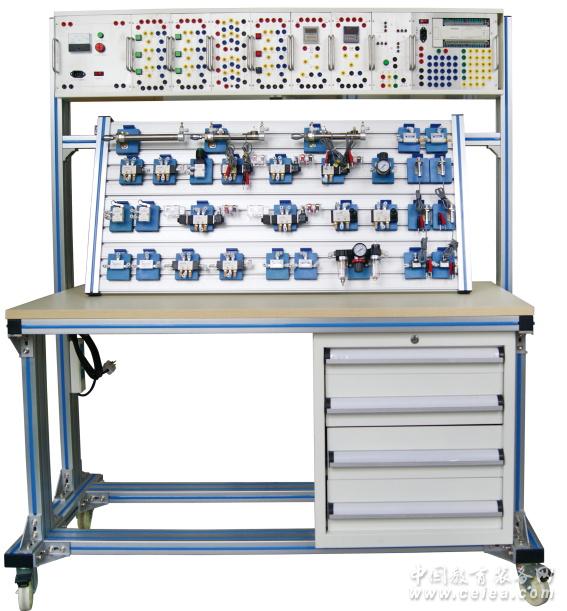

產品詳細介紹該實驗臺依據國家高等院校、職業技術院校的《液氣壓傳動》、《氣動控制技術》教學大綱、實驗教學大綱，針對當前的實驗教學現況而專業設計的氣動教學實驗臺。該實驗臺覆蓋了氣動技術、傳統繼電器控制技術、PLC自動控制技術、傳感器應用技術等多項技術，是氣動技術和控制技術的完美結合。因此，該實驗臺是氣動實驗教學、氣動控制技能實訓、氣動與傳感器技術綜合實訓的綜合實驗臺，也是一款比較適合于高等院校、高等技術院校、職業技術院校的氣動技術實訓平臺。
一、 主要特點
1. 覆蓋面廣：該實驗臺覆蓋了氣動技術、傳統繼電器控制技術、PLC自動控制技術、傳感器應用技術等多項技術；
2. 模塊化：模塊化的結構設計搭建實驗簡單、方便，各氣動元件成獨立模塊，配有方便安裝的底板，實驗時可以隨意在通用鋁合金型材板上組建各種實驗回路，操件簡單快捷；
3. 方便實用：快速可靠的連接接頭，拆卸簡便省時，有效的提高了實驗效率；
4. 工業化：每個氣動元器件、傳感器元件及其他電器元件全部采用工業元件，性能安全、可靠；
5. 低噪音：低噪音的工作泵站，為實驗是提供了一個安靜的實驗環境（噪聲<60db）。
6. 可擴展實驗：
適應學校實驗教學改革的要求，減少驗證性實驗，增加設計性、綜合性、探索性實驗，開發學校自主創新思維，除了可以完成氣壓的基礎實驗以外，還應與機械類實驗項目結合起來；在保證設備穩定的情況下提供極強的可擴展性。
該設備適應現代實驗教學的先進性、開放性和可擴展性三個層次的實驗教學要求。充分體現該設備的機電一體化教學的多功用性。
A． 在保證現有的實驗前提下還可進行液壓元件的搭接，進行相應的液氣綜合實驗；
B． 在硬件支撐下還可實現送料機構、機械手機構等擴展實驗。
7．易維護：維護檢修工作量小，獨特的防護和易維修設計，需維護的器件特別少且易于維護，運行狀態下可方便簡單地維護，整機維護一個最多不超過1小時，且不需要經常維護。
8.多種控制方式：純氣動（氣動）控制回路、采用繼電器的電控氣動回路、采用可編程控制器的電控氣動回路、組態控制回路（需搭接相應軟件、硬件）。
9.系統安全性能：額定工作壓力為1.0Mpa,是安全的低壓實驗系統，電源帶漏電保護。
二、 實驗臺組成
實驗臺由實驗臺架、工作泵站、氣動元件、電氣控制單元等幾部分組成。
實驗臺架：
1. 實驗工作臺采用優質型鋼為主框架、優質鐵皮板材制作而成，全部采用防銹、亞光噴塑處理；
2. 抽屜元件柜、電控箱、工具柜全部帶鎖；
3. 工業鋁合金型材 “T”型溝槽板，可以方便隨意地安裝氣動元件、傳感器等。
工作泵站技術參數：（采用醫用無油空壓機<如右圖供參考>，可長期安全使用，自帶短路保護、過載保護等功能）
1. 電源：220V AC50HZ；
2. 功率:550W；
3. 流量: 55L/min；
4. 儲氣罐容積：25L；
5. 噪音:<=60db；
6. 最大壓力:1.0Mpa；
7. 尺寸：40*40*52（cm）；
8. 凈重:22Kg。
氣動元件：
1. 所有的氣動元器件均為工業元件，實用安全可靠；
2. 氣動元件覆蓋了氣動執行元件、電磁換向閥、氣控換向閥、邏輯閥、儲能器、延遲控制閥等多種氣動元器件；
3. 氣動元件均配有工程塑料過渡底板，可方便、隨意地將元件安放在實驗面板（面板帶“Ｔ”型槽的鋁合金型材結構）上；
4. 每個氣動元器件全部安裝氣動快換接頭，回路拆接方便快捷。
電氣控制單元（注：PLC類型可根據實際需求配置：比如三菱、歐姆龍、西門子、松下等）
1. 可編程控制器(PLC)模塊：西門子S7-200smart（繼電器輸出型），12點輸入、8點輸出，繼電器輸出形式，電源電壓：AC 220V/50Hz，控制電壓DC24V；
2. 繼電器控制模塊：4組繼電器控制，控制電壓：DC24V；
3. 時間繼電器控制模塊：1組時間繼電器，2組常開、2組常閉繼電器輸出形式；
4. 直流電源模塊：AC220V、DC24V（直流電源自帶短路保護、過載保護，短路、過載自動斷路，重新啟動即可恢復正常使用）
5. 按鈕開關模塊：各種按鈕開關接頭均接到面板上，進行實訓時方便拔插連接；
6. 電磁閥電控接口模塊（專業開模制作）：電磁閥都是DC24V供電，連接電纜都是帶護套插座的導線，安全可靠，
7. 電氣控制電氣線路設有短路保護、過載保護等功能，采用電氣元器件全部采用符合國家安全標準。
三、 實驗項目：
本實驗裝置主要用于氣壓傳動與控制技術的學習與培訓
1. 氣動回路實訓項目：
1) 常用氣動元件功能演示實驗；
2) 常見氣動回路演示實驗；
3) 單作用氣缸的電磁閥換向回路；
4) 雙作用氣缸的電磁閥換向回路；
5) 雙作用氣缸的氣控閥換向回路；
6) 單作用氣缸的單向速度調節回路；
7) 單作用氣缸的雙向速度調節回路；
8) 雙作用氣缸的進口調節速度調節回路；
9) 雙作用氣缸的出口調節速度調節回路；
10) 速度換接回路；
11) 采用并聯節流閥的緩沖回路；
12) 互鎖回路；
13) 過載保護回路；
14) 單缸連續往復控制回路；
15) 雙缸連續往復控制回路；
16) 用行程閥雙缸順序動作回路；
17) 用電氣開關雙缸順序動作回路；
18) 二次壓力控制回路；
19) 高低壓力轉換回路；
20) 計數回路；
21) 延時回路；
22) 邏輯閥的應用回路；
23) 雙手操作回路；
24) 自動手動并用回路；
25) PLC各軟繼電器的應用，如時間繼電器、計數器等等；
26) 相關的擴展性實驗
2. 可編程序控制器（PLC）電氣控制實驗，機-電-氣一體化控制實驗：
1) PLC基礎指令、高級指令、擴展指令等學習與使用；
2) PLC編程軟件的學習與使用；
3) PLC與計算機的通訊、在線調試、監控與故障檢測；
4) PLC與氣動技術相結合的一體化控制實驗；
3. 學生自行設計、組裝和擴展各種回路實驗可達上百種。
四、 實驗臺主要技術參數：
使用電源：國家標準供電電源——AC220V（±5%）、50HZ，帶短路保護、漏電保護、過載保護等功能；
控制電壓：安全控制電壓—DC24V；
使用環境要求：能在環境溫度-10℃——+50℃下使用；
尺寸：1510×600×1605（mm）;
重量：約120Kg。
|
|
