產品型號：SKC-03B
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2017-07-18
關 注 度：3775
生產企業：上海科潮科教設備有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹 數控車銑床綜合實驗考核實訓臺適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、機械加工等專業和非機電類專業的必修課程模塊《數控設備維修》、《數控加工技術》或選修課程模塊、《機床電路維修》的教學與實訓。

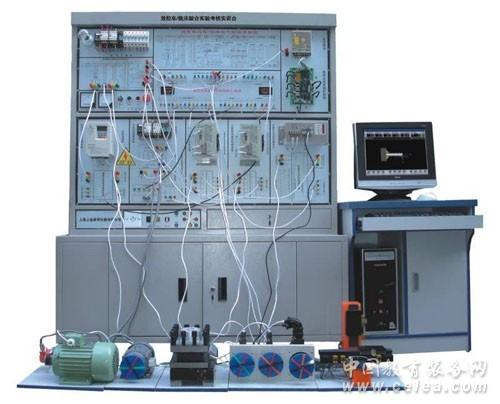

SKC-03B數控車-銑床綜合實驗考核實訓臺
適合技工學校機電類專業《電氣設備維修》《數控設備維修》課程的實習，還適合職業培訓學校的安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班和銑床工中、高級和技師的培訓和實操。
一、產品組成部分
是由車床數控系統和銑床數控系統、機床電氣控制接口板、主軸變頻調速實驗模塊和三相電機與編碼器組、全數字交流伺服驅動及伺服電機輸入輸出模塊、步進驅動及步進電機輸入輸出模塊、自動刀架控制模塊、開關電源、三坐標限位演示器等組成。
二、實驗臺控制系統配置：
它由標準的PC硬件組成、DOS和XP操作平臺、顯示界面17’’純平顯示器、CPU2.8G、時尚粉烤機箱、內存256M、硬盤80G、超薄鍵盤、3D鼠標、52倍速CD－ROM等組成
三、實驗臺特點：
1、一臺主機內置車床控制系統和銑床控制系統。可隨時切換控制系統操作。
2、實驗臺X、Y軸采用步進驅動單元，Z軸采用伺服驅動單元
3、車床二維圖形仿真演示；銑床三維線條圖形演示。
四、可開設的實驗實訓考核項目
▲ 數控車床/銑床系統操作編程實驗（圖形同步演示）
▲ 數控車床/銑床系統控制主軸變頻單元的調試運行與故障診斷實驗
▲ 數控車床/銑床系統控制全數字交流伺服電機運行與故障診斷實驗
▲ 數控車床/銑床電氣控制設計與分析實驗
▲ 數控車床/銑床系統控制步進電機運行與故障診斷實驗
▲ 電動刀架控制原理實驗及接線與故障診斷實驗
▲ 數控車床系統控制機床螺紋加工實驗
▲ 數控車床/銑床的冷卻與照明及故障診斷實驗
▲ 絲桿螺距誤差補償實驗
▲ 數控車床/銑床系統脈沖當量設計控制實驗（3軸任意設計）
▲ 數控車床/銑床故障設計排除考核28項
五、技術性能：
1、輸入電源：三相四線制380V交流電源。
2、結構：考核柜為鐵質鈑金噴塑結構，堅固耐用；
3、工作環境：溫度-10℃–+40℃
4、整機功耗：＜3KW
5、考核柜尺寸：1370×600×1890mm
|
|
