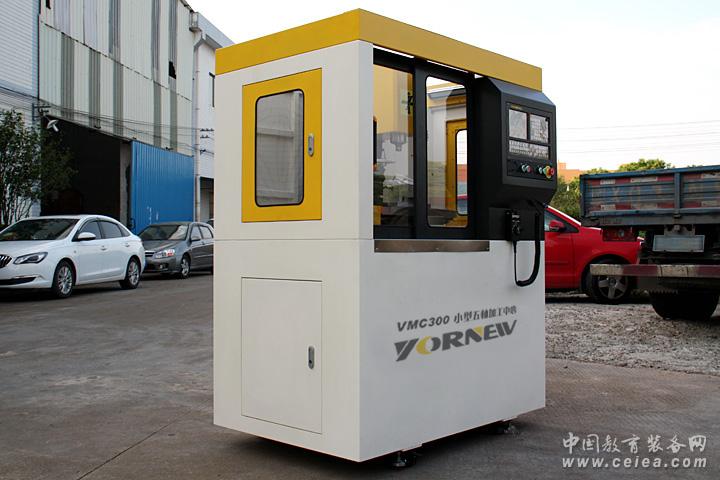

產品詳細介紹育能牌小型5軸聯動加工中心 ，工業4.0智慧工廠教學設備
適合小零件加工、科研單位五軸零件加工，高校、職業五軸數控教學等。
■ 緊湊設計，占地面積小，空間利用率高.
■ 5軸聯動，配置YORNEW M5五軸聯動數控系統，適用國際通用程序.
■ 8工位快速換刀系統，使用氣壓0.6 Mpa.
■ 模塊化設計，易于維護，可靠、耐用、高性價比.
■ 兼容國際標準G代碼和多種CAM軟件（MasterCAM，UG等）.
■ 應用于高校科研單位：首板、樣品，小批量產品加工.
顯著特點
1、使用220伏電壓，占地小，耗電少，采用全封閉安全設計結構，提高觀摩安全性的同時又保障機器的結構穩固性美觀；
2、高強度樹脂砂鑄件，功能加大，5軸聯動，配置YORNEW M5五軸聯動數控系統，適用國際通用程序，故障自動檢測報警功能、斷電記憶功能；
3、配置精密高速主軸單100-24000rpm，變頻G指令控制主軸轉速，主軸電機功率1.5Kw；
4、配置8工位快速換刀系統，最快換刀時間4S，使用氣壓0.6 Mpa，可極大提高復雜產品的加工效率及加工精度；
5、采用C3級精密雙螺母滾珠絲桿,經中周波熱處理及精密研磨，各軸施以預拉減少熱變形，定位及重覆精度高；
6、XYZ軸采用伺服電機，最快移動速度10000mm/min；
7、機器采用雷尼紹激光干涉儀精確檢測，確保各軸精度背隙,保證定位精度；
8、帶工冷冷卻系統，配有5軸電子手脈三檔可調極大地方便操作和對刀，機器配置有自動間歇潤滑系統；
9、配有移動腳輪和水平腳墊，放便設備的移動與定位；
適合行業：
■ 高校科研單位：首板、樣品，小批量產品加工；
■ 創客創新實驗室：加工作種創意產品的功能部件及外殼加工、首板加工，各種模型五軸加工；
■ 職業教育行： 五軸數控機床編程加工等培訓； |
|
