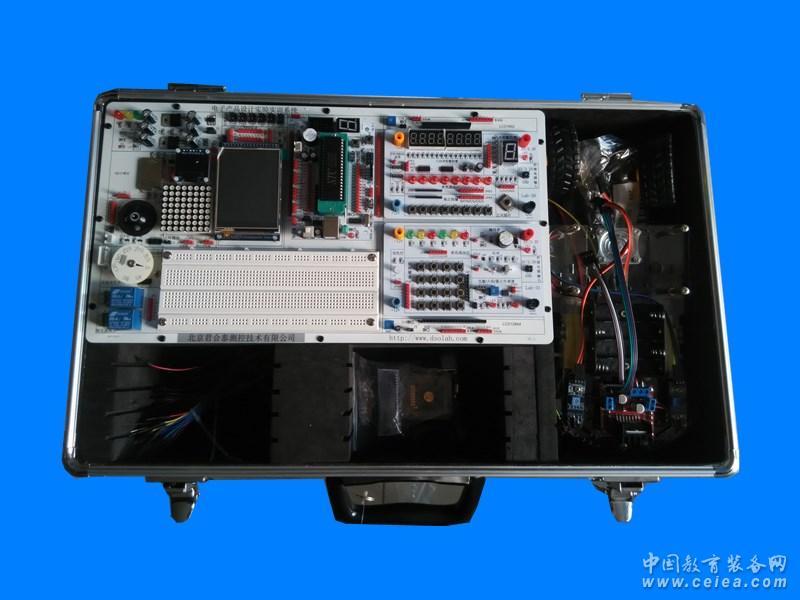

產品詳細介紹電子產品設計創新實驗平臺
一、介紹
1.采用主實驗箱+模塊化的結構，實驗模塊即可插在主實驗箱上，也可單獨進行實驗；
2.實驗模塊提供實驗電路原理圖，所有元器件必須放置在實驗模塊正面以便觀察，實驗模塊必須提供實驗電路測量點的測試鉤；
3.提供教學樣例實驗程序及軟件免費升級服務，并做好相應的培訓工作；
產品須免費保修三年以上，并提供良好的售后服務和技術支持；
4.該平臺可以兼容51/AVR/PIC/MSP430/ARM/STM32等單片機實現各類傳感器和執行機構構建的各種測控系統；
5.各實驗模塊應可以相互結合以便能夠進行多種實驗內容的設計和創新；
并可自行連接各種電路元器件以組成不同的調理和控制電路；
6.實驗模塊全部放置在主實驗箱內的卡槽里；
二、技術參數和要求序號：
2.1通用教學實驗平臺
2.1.1系統提供實驗面包板和±12V和±5V直流電源并有輸出端口用于外接傳感器及調理電路
的供電；
2.1.2提供兼容51/AVR/PIC/MSP430/ARM/STM32等單片機的接口；
2.1.3配套2.8“TFT 帶觸摸真彩屏（320x240分辨率）和0.96" OLED液晶（128x64分辨率）；
2.1.4系統配置51系列核心板模塊；
2.2標準配置實驗單元與模塊
2.2.1 8個單色流水燈；
流水燈、花樣燈以及簡單顯示輸出實驗；
2.2.2 6個彩色流水燈；
彩色流水燈、交通燈等相關實驗；
2.2.3 1個雙色LED燈；
控制顯示紅綠雙色；
2.2..4 8位共陽數碼管模塊；
分別顯示0-9，a b c d e 等字母；
2.2.5 1位共陽數碼管模塊；
數碼管顯示原理；
2.2.6 1個8X8紅綠雙色點陣；
紅綠雙色8x8點陣的控制與級聯；
2.2.7 8個獨立按鍵；
人機接口輸入部分；
2.2.8 4X4矩陣鍵盤
行列掃描、反轉掃描、定時掃描、中斷掃描；
2.2.9五向搖桿按鍵；
上下左右方向控制；
2.2.10兩路溫度傳感器；
2路DS18B20溫度傳感器測量溫度；
2.2.11光敏/火焰/霍爾傳感器；
光敏二極管、光敏電阻、火焰傳感器及霍爾傳感器等；
2.2.12電機驅動模塊；
2路4相5線步進電機，控制電定位旋轉、正反轉和綜合控制等。2路直流電機開關控制與調速；
2.2.13 2路繼電器；
可以直接連接220V電器設備；
2.2.14 DS1302時鐘模塊；
帶有CR1220后備電池的時鐘模塊；
2.2.15無源蜂鳴器；
可播放音樂；
2.2.16 SD卡模塊；
控制讀寫SD卡；
2.2.17紅外模塊；
紅外發射與接收及解碼；
2.2.18智能小車；
多種傳感器組合與控制軌跡方式；
3.實驗實訓軟件
3.1原理圖、用戶手冊、芯片Datasheet器件手冊，相關開發環境軟件、下載燒錄軟件、仿真調試軟件以及相關的工具軟件、驅動程序；
3.2同時配備相關配套的例程源碼，包括測試程序、基礎實驗程序、綜合提高程序；
3.3配備上位機軟件及相應配套的下位機軟件； |
|
