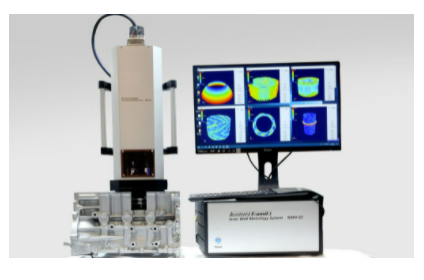

產品詳細介紹NMH-01 內型面測量儀
Adamand Namiki開發了NMH-01通過微電機和專利的光學成像探頭，利用光學干涉實現內型面的測量，內徑測量最小可達1.1mm，同時測量內徑、真圓度、內型表面粗糙度和形貌。
關鍵詞：內周面劃痕檢測、內型面測量、內徑檢測、圓度檢測、內型面形貌儀
內型面檢測儀
對于精密孔加工零件，例如航空航天儀器中的燃料噴嘴、醫療器械中的中空零件、分析儀中的精密噴嘴和流體動力軸承，內周表面評估的重要性日益增加。
現有的測量儀器可以評估內徑較大的加工零件的內徑、圓度、表面粗糙度和形狀。然而，除非將零件的主體切成兩半，否則這些儀器無法測量孔加工零件。
Namiki Adamant 開發了“NMH-01 內型面測量儀 ”，這是一種非損傷的內周面測量儀，可以利用近紅外光的光學干涉實現孔內周面的可視化。
由于Namiki Adamant的微電機技術和光通信技術，使這項獨特的發明成為可能。它結合了我們世界上最小的 φ0.9mm 電機和我們獲得專利的光學成像探頭，并配備了我們獲得專利的傾斜校正算法。它具有以下新功能： (1) 內徑測量小至φ1.1mm；(2)同時測量內徑、圓度、形狀；(3) 重復精度σ＝0.2μm；
我們的儀器不僅可以觀察和測量孔加工零件的內周面，還可以同時評估內徑、圓度、表面粗糙度和形狀，過去需要分別使用單獨的儀器。這些功能將測量時間從約 30 分鐘顯著縮短至 30 秒，有助于提高客戶的測量效率。
NMH-01 內型面測量儀特點：
可測量的最小內徑：1.1mm
重復精度σ＝0.2μm
自由設定：獨創計算自動調整工作傾角。
測量時間：30min（常規）縮短為30sec（同時測量內徑/圓度/形狀）
安裝最小的φ0.9mm電機的可測量最小直徑φ1.1mm。
重復測量精度：0.2μm
通過半透明標準管最大限度地減少光學振動和波動。
設置自由測量
通過算法處理自動調整工件的傾斜和偏心狀態。
NMH-01 內型面測量儀測量示例：
連桿檢測
軸承檢測
劃痕檢測
|
|
