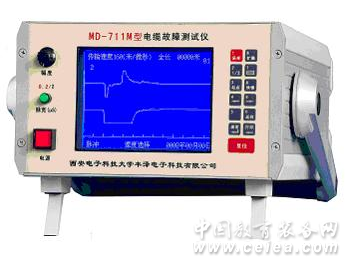

產品詳細介紹MD—7llM電纜故障測試儀是在MD—7llH型基礎上加以改進，本型機除具有可用于檢測各種電纜的低阻、高阻、短路、開路、泄漏性故障以及閃絡性故障，可準確的檢測地下電纜的故障點位置、電纜長度和電纜的埋設路等基本功能外。一改H型的體積、重量較大的不足，同時主機自帶電源更加方便外出攜帶。儀器采用漢字系統，高清晰度液晶顯示，界面友好。
機內存標準波形及測試接線圖，便于操作使用；具有波形比較功能，可方便的將兩幅波形同時顯示在屏幕上進行對比，并可左右移動；自動計算故障距離，無需人工換算；可以存儲一幅測試波形。儀器配有打印接口，可將所有的文字、圖表、波形打印輸出。同時該機設有和計算機相連接的USB
接口，通過在電腦上安裝我們提供的軟件可以現場和我們的工程師進行交流。我們專業工程師將現場幫助用戶解決測試中問題。
本套儀器由電纜儀主機、路徑儀、基本型定點儀和同步定點儀及其他附件組成。
【基本指標】
·可測電纜種類：各種不同介質的電力、通信（同軸）電纜
·可測電纜長度：不小于15公里
·采樣主頻：30MHZ
·測量誤差：系統誤差小于0.5米
·讀數分辨率：V/2f
（米）
·體積：300×235×130mm3
·重量：主機重3.2公斤，全套重量小于15公斤
【測試方法】
·低阻開路故障：低壓脈沖法
·高阻故障：閃絡法
·閃絡性故障：直流高壓閃絡或閃絡法
【測試故障范圍】
·電力電纜：低阻、開路、高阻故障
·其它電纜：低阻、開路故障
MD711路徑儀是核查地下電纜走向的儀器。
【規格及參數】
·測試信號：正弦波
頻率15KHz、1KHz；
·輸出功率：＞30W；
·輸出阻抗：＞8Ω；
·電源電壓：交流220V±10％
50Hz±1％；
·使用環境溫度：-10℃—40℃；
·外形尺寸：300×250×90mm3；
·重量：1.5Kg
DGC-DC定點儀經過三十多年的考驗，可稱得上是定點儀經典之作。其具有的靈敏度高、抗干擾、結構簡單、結實耐用、工作可靠性高等特點，一直為用戶青睞。
【主要技術參數】
在輸出信號為300Hz，幅度為30uV的情況下，可保證2.5V不失真輸出。
在2.5V不失真條件下，使輸入為零，定點儀內部噪聲電平不大于150mV。
工作種類：定點工作方式：測定電纜故障點的精確位置時使用。
·路徑工作方式：測試電纜埋設的路徑走向使用。
·輸入阻抗：＞1KΩ
·工作電壓：9V±10％
·工作電流：＞4mA
·環境溫度：-10℃—40℃
·體積：65×120×150mm3
·重量：1.5Kg（不含探頭）
選配設備：DSG-Ⅱ（Ⅲ）一體化交直流高壓發生器 |
|
