產品詳細介紹

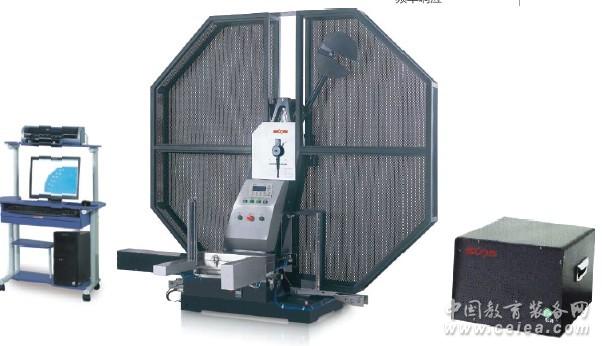

PTM2000系列儀器化擺錘式沖擊試驗機
規格：50J、100J、300J、450J、600J、750J
用途：用于進行材料的儀器化（示波）沖擊試驗，測定材料試樣
的沖擊吸收功和沖擊韌性。
檢驗標準：
GB/T 3808-2002 《擺錘式沖擊試驗機的檢驗》；
JJG 145-2007 《擺錘式沖擊試驗機》。
試驗方法：
GB/T 1043.2-2008《塑料簡支梁沖擊性能的測定第2部分：儀
器化沖擊試驗》；
GB/T 19748-2005 《鋼材夏比V型缺口擺錘沖擊試驗儀器化試
驗方法》；
ISO 179-2：2000《塑料簡支梁沖擊性能的測定第2部分：儀
器化沖擊試驗》。
性能特點：
1、能夠給出試樣在沖擊過程中沖擊力隨時間變化的曲線；
2、能夠給出試樣在沖擊過程中沖擊能量隨時間變化的曲線；
3、能夠給出試樣在沖擊過程中沖擊力隨試樣變形的曲線；
4、能夠給出試樣在沖擊過程中沖擊能量隨試樣變形的曲線；
5、能夠給出試樣在動態載荷作用過程中的屈服力、最大力等特征值；
6、能通過鼠標的移動，得到試樣在動態載荷作用過程中任意時刻的力和吸收能量的大小；
7、對每個試樣，都能直接給出試驗報告。
技術參數：
型號 PTM2501-I1 PTM2200-I1
最大沖擊能量 50J 300J 750J
可配擺錘 25J 150J 300J、450J、600J
擺錘揚角 150°±1°
擺軸中心至試樣中心距
離 395mm 750mm
沖擊速度 3.8m/s 5.24m/s
試樣支座跨距 40、60、 40mm
70mm
試樣支座圓弧半徑 1mm 1 ～ 1.5mm
沖擊刀圓弧半徑 2mm 2 ～ 2.5mm
沖擊刀厚度 / 12mm
力值傳感器靜態線性誤
差 ±1%（10% ～ 100%FS）
A/D 采樣分辨力 16bits
最大采樣頻率 250kHz
頻率響應 100kHz
|
