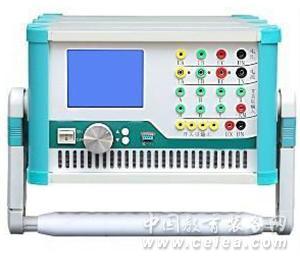

NRIJB-702微機繼電保護測試儀(3相單片機型)
|
 |
產品型號：NRIJB-702微機繼電保護測試儀(3相單片機型)
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2013-11-29
關 注 度：3135
生產企業：武漢南瑞國電實業有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹產品簡介
NRJB-702微機繼電保護測試儀(3相單片機型)是 在參照電力部頒發的《微機型繼電保護試驗裝置技 術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點， 充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀 。它采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。主機內置新一代高 速數字信號處理器微機、真16位DAC模塊、新型模塊式高保真大功率功放，自帶大 屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。單機獨立操作即已具有很強的功 能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。體積小、精度高 。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作 簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。
產品別名
微機繼電保護測試儀、微機繼保儀、繼電保護測試儀、三相繼電保護測試儀、繼保測試儀、三相繼保測試儀、三相繼電保護校驗儀、繼保校驗儀、三相繼保校驗儀、繼保儀、微機繼電保護測試系統(3相單片機型)
產品特性
1、本裝置采用高速、高性能數字控制處理器作為控制微機，軟件上應用雙精度算法產生各相任意的高精度波形
2、采用高速高位D/A轉換器，保證了全范圍內電流、電壓的精度和線性
3、功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量
4、開關量輸入電路可兼容空接點和0～250V電位接點
5、裝置采用320×240點陣高分辨率蘭色背光液晶顯示屏作顯示器
6、裝置在機箱底板上裝設有一路專用可調直流電源輸出，分 110V 及 220V 兩檔，可作為現場試驗輔助電源
產品參數
1、交流電流輸出
輸出精度 0.5級
相電流輸出（有效值） 0～40A
三并電流輸出（有效值） 0～120A
相電流長時間允許工作值（有效值） 10A
相電流最大輸出功率 420VA
三并電流最大輸出時最大輸出功率 900VA
三并電流最大輸出時允許工作時間 10s
頻率范圍（基波） 20～1000Hz
諧波次數 1～20 次
2、直流電流輸出
輸出精度 0.5級
電流輸出 0～±10A / 每相，0～±30A / 三并
最大輸出負載電壓 20V
3、交流電壓輸出
輸出精度 581 ：0.5級
相電壓輸出（有效值） 0～120V
線電壓輸出（有效值） 0～240V
相電壓/線電壓輸出功率 80VA / 100VA
頻率范圍（基波） 20～1000Hz
諧波次數 1～20次
4、直流電壓輸出
輸出精度 0.5級
相電壓輸出幅值 0～±160V
線電壓輸出幅值 0～±320V
相電壓/線電壓輸出功率 70VA / 140VA
5、開關量及時間測量
NRI702 備注
開關量輸入 7路 空接點： 1～20mA，24V
電位接點接入：“0”：0～ +6V； “1”：+11 V～ +250V
開關量輸出 2對 DC：220V／0.2A；AC：220V／0.5A
時間測量 測量范圍0.1ms ～ 9999s 測量精度0.1mS
體積重量
NRI702
外形尺寸 400×300×180mm3
單機重量 22kg
供電電源 AC 220V±10%，50／60Hz
環境溫度 -10℃ ～ +50℃
產品特點
1、裝置具有過壓、過流、零位啟動、系統失諧(閃落)等保護功能，過壓過流保護值可以根據用戶需要整定 試品閃落時閃落保護動作并能記下閃落電壓值，以供試驗分析
2、整個裝置單件重量很輕，最大不超過40kg，便于現場使用
3、裝置具有四種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度 工作模式為：全自動模式、手動模式、自動調諧手動升壓模式
4、能存儲和異地打印數據，存入的數據編號是數字，方便的幫助用戶識別和查找
5、裝置自動掃頻時頻率起點可以在規定范圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大屏幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點
6、采用了DSP平臺技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化
