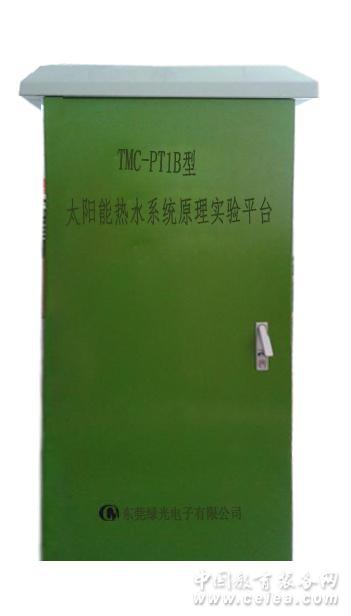

產品詳細介紹TMC-PT1B型太陽能熱水系統原理實驗平臺（室外型）
一、產品概述
我公司結合多年的太陽能行業檢測儀器研發和生產經驗，特別推出了TMC- PT1B型太陽能熱水系統原理實驗平臺，該實驗臺主要可完成太陽能光-熱轉換實驗即太陽能熱水系統供熱需求、采暖要求提供熱水供應及測試光熱轉換效率等技術指標，可滿足太陽能熱水器等方面的中等職業院校和各企業的實訓教學培訓需求而研制生產，能幫助學生學習和理解太陽能光熱轉換系統的原理及工程應用動手實際能力。適用于高等院校、高職院校的動力工程、暖通機電、能源動力和新能源生產企業等領域開展太陽能光熱轉換為主課題的教學、實訓等領域。
二、TMC-PT1B型太陽能熱水系統原理實驗平臺組成
1. 遠程控制太陽能集中供熱水系統裝置（可根據用戶用量定制）： 1套
平均日用熱水量：9000L/d熱水循環供應系統，具有
（1）定溫放水和循環增溫結合，提高系統太陽能利用效率
（2）可通過PC機進行遠程監控，結合物聯網與云計算技術，給系統配上智慧的大腦。
2.單臺全玻璃真空管太陽能熱水器： 1臺
主要展示太陽能熱水器的轉換功效
3.全玻璃太陽能真空集熱管： 18支
主要展示全玻璃太陽真空管熱管的光熱轉換功率
4．TMC-PT1B型太陽能熱水系統綜合測試系統： 1套
主要用于測量太陽輻照度、熱水溫度、風速值、產熱水量和環境溫度值，分別對太陽能集中供熱水系統、單臺太陽能熱水器和全玻璃太陽真空集熱管的光熱轉換效率進行現場跟蹤測試和監控。
三、TMC-PT1B型太陽能熱水系統原理實驗平臺實訓項目
1.太陽能熱水器功能實訓
2.太陽能集熱管光熱轉換工作原理
3.太陽輻射對集熱性能的影響
4.環境風速對太陽能熱水系統能量轉換效率的影響
5.太陽能熱水系統工作原理及流程實訓
6.太陽能熱水系統管路連接實訓
7.太陽能控制器的應用實驗原理
8.太陽能熱水器加熱輔助裝置實驗9.太陽能熱水器檢測實驗
10.太陽能集中供熱系統檢測實驗
11.全玻璃太陽真空集熱管檢測實驗
12.太陽能集中供熱選程控制工作原理及設計、操作實訓13.太陽能熱水器及集中供熱系統管路連接實訓
三、TMC-PT1A型太陽能光熱綜合應用系統實訓平臺特點
1、系統功能配置完善，模塊化設計，以各實驗臺為單元靈活組配。所采用的太陽熱水器、均與現場應用中一樣，可使學生深刻理解太陽能光熱系統的現場應用。
2、實驗臺實用價值強，整個實訓裝置的各個部分是完全獨立的，學生在實訓過程中可完全根據自己對太陽能光熱系統應用的理解自己動手連接。
3.具有分析當?shù)厝瓴煌氖彝鈼l件下，利用太陽能熱水系統供應生活熱水、太陽能供暖的可行性和經濟性，掌握其基本規律，為進一步地深入研究、應用積累實驗數據
4.系統采用選程控制原理，
四、TMC-PT1B型太陽能熱水系統原理實驗平臺技術參數
1. TMC-PT1B型太陽能熱水系統綜合測試系統參數：
測試要素 技 術 指 標
太陽輻射 A.數量: 1 B.測量范圍:0～2000W/m2
C.測量精度: ＜5% D.顯示分辨率:1 W/m2
E.顯示內容:瞬時值，日累計量等
溫 度 A. 數量:3路 B.測量范圍 0～100℃ C.測量精度:±0.1℃ D.顯示分辨率：0.1℃
環境溫度 A.數量:1路 B.測量范圍 -40～80℃ C.測量精度:±0.1℃
D．顯示分辨率：0.1℃，配防輻射通風罩
環境風速 A. 數量:1路 B.測量范圍:0～60m/s
C.測量精度:±0.5m/s D.顯示分辨率：0.1 m/s
流 量 計 A.數量:1 B .測量范圍:0.2～1.2m3/h
C.耐水溫：0～120℃ D.測量精度:＜0.5% E.工作壓力:6.3MP）
增 壓 泵 威樂熱水循環泵 ，最大流量：7500L/H
太陽能熱水系統綜合測試系統主機 軍工級電路板，高性能微處理器為主控CPU，大容量數據存儲器，數據采樣率高于0.5秒/通道，控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏，輕觸薄膜按鍵，操作簡單。適合在惡劣工業環境使用。具有停電保護功能，當交流電停電后，由充電電池供電，可維持24小時以上。
A．輸入阻抗：大于傳感器的1000倍或10MΩ中的較大值
B．最小分度不超過規定準確度的兩倍
外觀尺寸: 305×131×342（mm）
C．數據存儲容量:10000條數據
D．數據存儲及顯示內容:時間，太陽輻射（瞬時功率，日累計量），溫度（環境溫度，各路水溫），風速，流量和管路壓力等信息。
E．標準RS232通訊接口與管理微機有線連接（特殊接線方式通訊距離達200米），實時傳送采集數據，并可下載數據存入電腦軟件上。
F．具有流量和太陽輻射功能參數設置等功能選擇
太陽能熱水系統原理實驗平臺軟件 該軟件可在WINDOWS2000/XP以上系統運作，分別具有監測和顯示各測量要素，檢測數據自動存儲，繪制太陽能熱水系統的系統得熱量、熱損系數、升溫性能與保溫性能、空曬、悶曬等模塊功能，滿足GB50634-2005、GB/T 18708、GB/T17049、GB/T20095等國家標準的計算方法
2. 遠程控制太陽能集中供熱水系統裝置技術參數：
1.設計依據
《建筑給排水設計規范》GB50015-2003
《民用建筑太陽能熱水系統應用技術規范》GB50634-2005
《居住建筑太陽能熱水系統設計、安裝及驗收規范》DB33/1034-2007
2.設計理念
優先使用太陽能，充分利用太陽能。
3.熱水系統負荷計算
設計平均日用熱水量：9000L/d
4.集熱系統設計：
集熱器的定位：太陽能集熱器與建筑同方面，正南；集熱器傾角為15°。
設計冷水溫度：15℃
設計熱水溫度：55℃
太陽能保證率：50%
結合以上設計相關參數，計算得出太陽能集熱系統集熱面積：Ac=134m2
5.系統設備選型參數：
（1）全玻璃太陽真空集熱器：Z-QB-WF/0.05-6.9/50-58/2集熱器，集熱面積為6.9m2/臺，實際集熱面積138m2。
真空集熱管：
（2）、貯供熱水箱
采用單水箱設計，容積9噸，保溫水箱內箱板采用SUS304-2B食品級不銹鋼板；外箱板使用鍍鋅板，；保溫層采用聚氨酯整體發泡。
（3）熱系統給水泵
集熱系統循環流量為7500L/H，考慮管路沿程損失及局部損失，選用威樂PH-403EH熱水循環泵。
（4）具PC機進行遠程監控功能，結合物聯網與云計算技術，給系統配上智慧的大腦。減少維護和操作人員的困擾
3.全玻璃太陽真空管技術參數：依據GB/T17049全玻璃真空太陽集熱管技術要求
（1）高性能硼硅玻璃材料：空曬溫度大于2000C，能抵抗直徑25mm的冰雹沖擊而不破損。
（2）全新干涉膜技術：采用鍍銅、鍍鋁、鍍鈦三靶12層納米鍍膜，吸熱效果比普通真空管提高3-50C。（3）抗老化抗衰老性能：普通真空管在高溫(2500C)長時間空曬下會出現膜層老化，變色，脫落，性
能衰減等問題。三靶真空管可經受4000C的高溫,真空管使用壽命大大延長。
（4）保溫效果高：三靶真空管采用特有超純銅鏡面.內管清洗，去氣工序嚴格，真空層純凈，無雜質，真空度高且持久。在高溫狀態下使熱量損失比普通真空管降低65%，不會出現真空管凍裂的現象。
4. 直插緊湊式全玻璃太陽能熱水器：依據GB/T19141-2011太陽能熱水系統技術要求
（1）紫金超限涂層，采用全新漸變-干涉選擇性涂層，太陽吸收比最高達97%，已接近理論極限，創新多管密排技術，大大增加有效吸熱面積，采集更多熱量。可在真空環境下瞬間汽化，循環運作，持續傳熱，源源不斷向水箱傳遞熱量。導熱工質性能活躍，啟動速度快，熱效高
（2）真空管規格：直徑φ47mm/長1500mm
（3）真空管數量：20支
（4）采光面積：1.71m2
（5）水箱容積：110L
五、TMC-PT1B型太陽能熱水系統原理實驗平臺清單
序號 名 稱 型 號 數 量 單位
1 太陽能熱水系統綜合測試系統主機 TMC-PT1B 1 套
2 遠程控制太陽能集中供熱水系統 9噸 138 平方米
3 全玻璃太陽真空管 QB-47-110 18 支
4 全玻璃太陽能熱水器 Q-R-J-2-110 1 臺
5 太陽能熱水系統綜合測試系統軟件 TMC-PT1B 1 套
6 管道及輔助配件 標準 1 批
7* 太陽能熱水系統原理實驗平臺實驗廠地 客戶自建 200-300 m2 |
|
