2.4G無線教學麥方案1拖2,帶PTT翻頁與激光筆
|
 |
產品型號：WP1201
產品代碼：
產品價格：
折 扣 率： 0
最后更新：2014-08-19
關 注 度：3148
生產企業：深圳市音自達電子科技有限公司
|
|
|
 與企業聯系時請告知該信息來自教育裝備網！ |
|
|
產品詳細介紹欲購買或了解單個產品、模塊價錢的顧客與客服聯系，謝謝。
一.特點
1. 工作頻段：ISM 2.4GHz自由頻段。
2. 預置信道數20個。
3. 20K采樣分辨率16bit
4. 頻響：20Hz~16KHz
5. 音頻時延<1.5mS。
6. GFSK數字調制/解調。
7. 信噪比80dB，動態范圍81dB，接收靈敏度-90dBm
8. 內置PCB天線可減少成本與研發時間。
9. 低耗電量適合移動式產品應用。
10. 信道質量不好，誤碼率高時自動靜音。
11. 10dBm 射頻輸出功率，可減少干擾相同頻段中的其它設備。
12. 信道分離度@1KHz：90dB
13. 傳輸距離空曠地帶50米以上（靜態）
14. 帶麥克風接口，可做無線麥克
二.功能特點
1.性能可靠的配對方式
1).開機自動近距離配對
2).雙向配對，自動鎖住最近的接收設備
3).每次開機產生新 ID碼
2.超強抗干擾能力
1).每次開機產生新的 ID碼，避免與前一次接收器的連接
2).每次開機自動檢測干凈頻點，避免與其它設備的干擾（如：無線WIFI、藍牙等使用2.4G的同類產品）
3).系統內部自動分配信道，避免系統內的互相干擾。
4).近距離、一對一的雙向配對方式從根本上杜絕了無線上串擾的問題
3.超級低功耗
10dBm的發射功率，20米的有效使用范圍，工作的電流少于 30mA
4.自動組網
本系統在設計時，每套2.4G無線數字教學麥（以下簡稱“教學麥”）就是本系統的一個自動組網的終端。在每個效使用范圍內（20米）本系統可分配20個信道，每套教學麥使用時占用一個信道，這樣在一個大的空間可以說是無限套無線麥同時使用。
三.規格
規格項目
音頻發射模塊
音頻接收模塊
供電電壓
3.0～5V
3.0～5V
消耗電流
<30mA
<30mA
工作溫度
0 ～ +70 ℃
0 ～ +70 ℃
頻率范圍
2400～2483.5MHz
2400～2483.5MHz
信道數目
20
20
調制方式
GFSK
GFSK
發射功率
10dBM
輸入阻抗
1OK Ohm
輸入電平
2.8Vp-p(Max)
接收靈敏度
-85dBm(Min.)
輸出阻抗
32 Ohm
輸出電平
2Vp-p(Max)
音頻時延
<1.5ms
頻率響應
20～10KHz,±3dB
動態范圍@1kHz
81dB
分離度@1kHz
90dB
失真度THD
0.1%
2.4G數字無線麥（帶PTT）操作說明

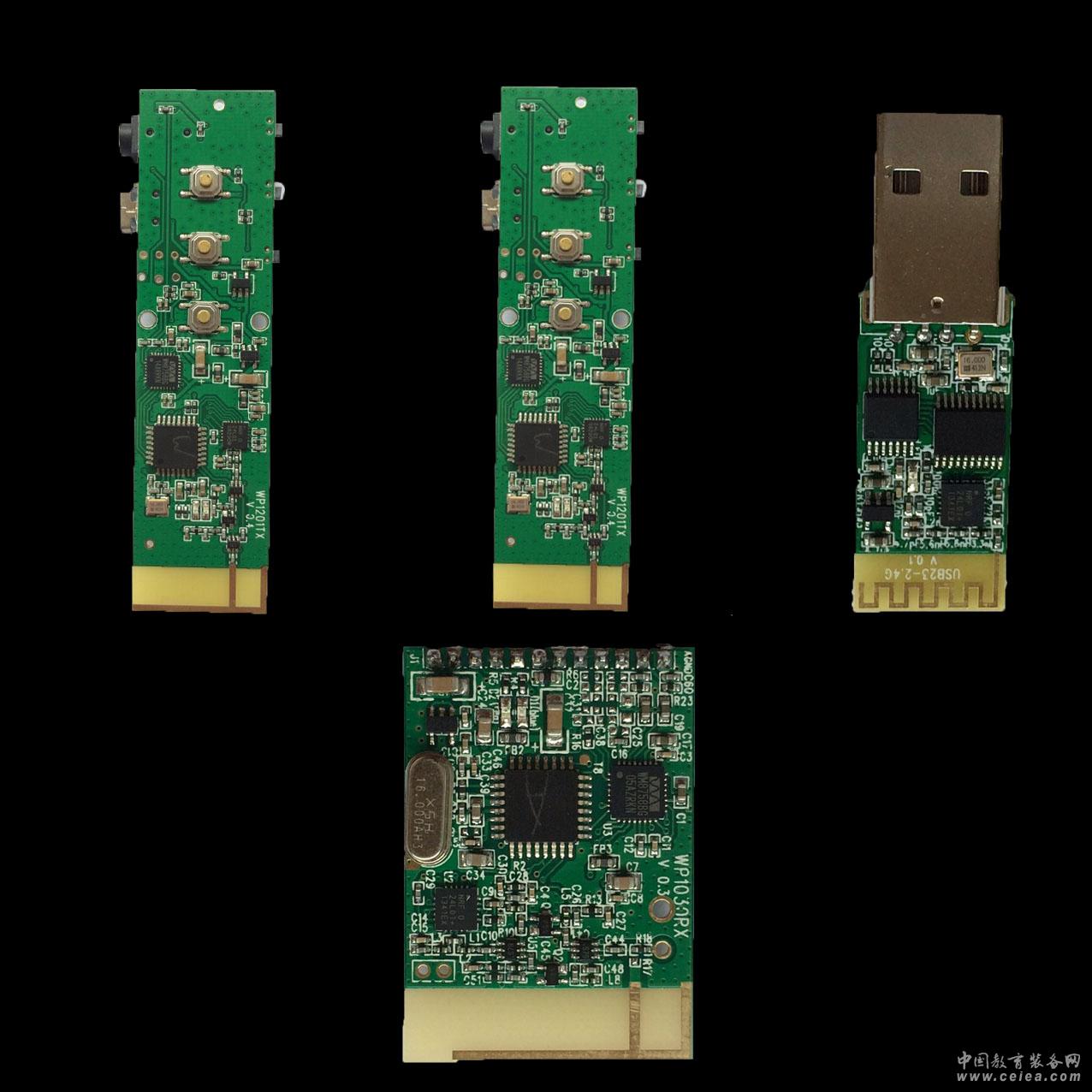

1201激光筆教學麥模塊演示
整套系統包括三部分：一個發射設備和兩個接收設備。
1.發射器總共有六個按鍵：開機鍵、音量加、音量減、激光筆鍵、電腦的上翻頁和下翻頁
2.發射器總共有兩種配對模式：一是與音頻接收模塊的一對一配對模式（紅藍燈交替閃）;
二是與PTT接收模塊的廣播配對模式。
3.發射器開機默認進入音頻接收模塊的一對一配對模式，一旦發射器與接收模塊配對成功
退出一對一配對模式進放PTT接收模塊的配對模式。另外，若發射器與音頻接收模塊沒
有配對，可以按住“音量加、音量減、電腦的上翻頁和下翻頁”任一按鍵“3
秒”鐘強行退到PTT模塊的配對模式
4.音頻模塊的配對距離在4～6米；PTT模塊的配對距離在1米以內
5.本系統的音量是級別是保存在發射器上 |
|
