　　經常有建模的小伙伴們會問，該如何調整參數來提高打印效果呢?

　　事實上，大多都并沒有完美的固定參數，那到底又該如何針對不同模型設置參數呢?

　　這次，我們就針對于這個點好好解析一下，授人以魚不如授人以漁，把各個參數的實際效果說明了，相信看過后就能夠自主地運用這些參數讓打印出來的模型更加完美。

　　一表面質量

　　1、層高

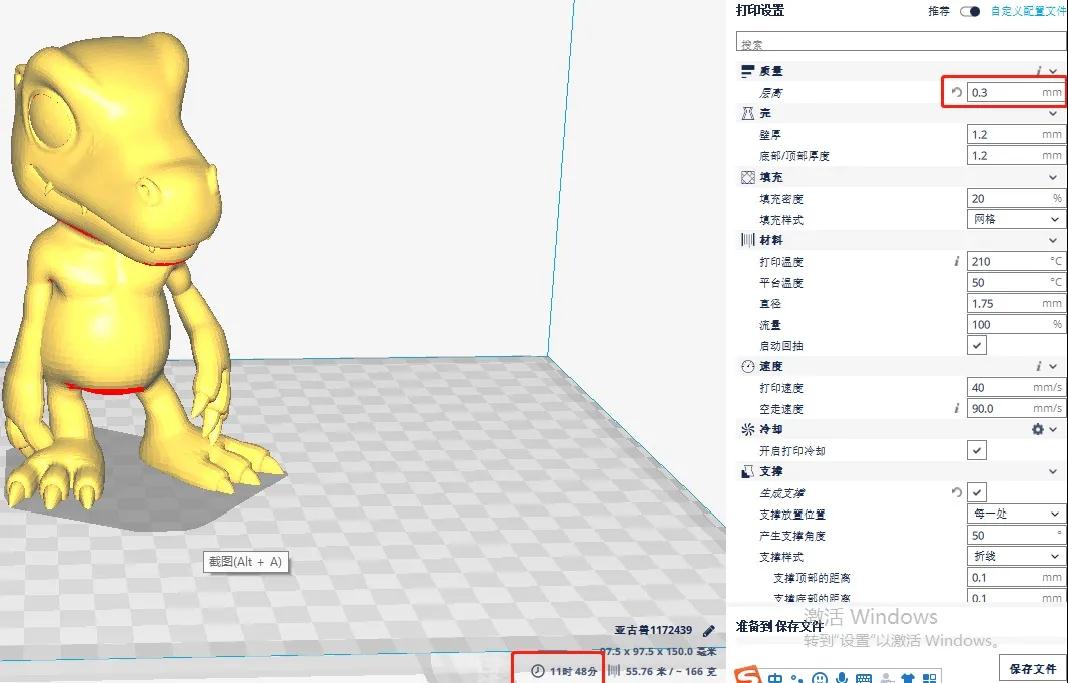

　　對于模型來說，最直接影響其表面打印效果的便是層高。層高參數為0.1mm-0.3mm之間，越小則越精細，同時，打印時間也成倍增加，0.1mm層高打印時間是0.3mm的3倍打印時長。

　　那么如何在精細度和時長上做較好的選擇呢?

　　首先就是對于模型的表面效果要求，如果對模型表面效果要求高則選小層高，反之同樣道理。

　　其次便是細節，假如模型細微的細節非常豐富并且希望呈現出來，則要設置較小的層高。

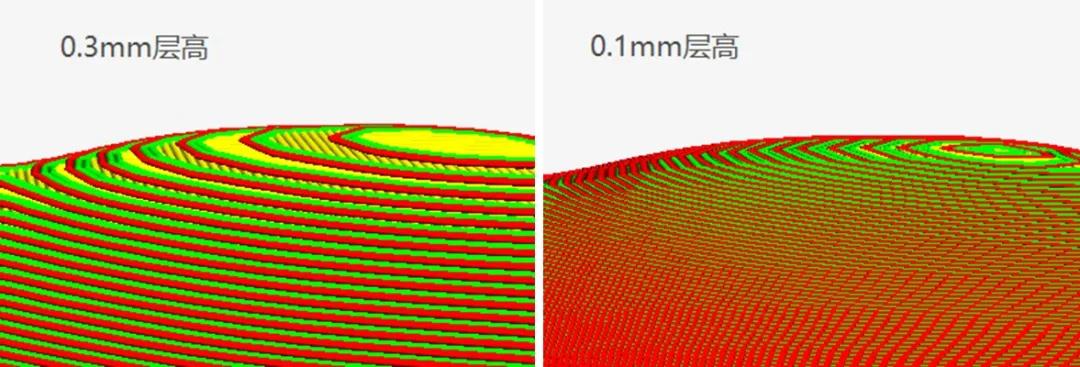

　　最后則是水平面的弧度是否較多、弧度是否較大，對于水平面的弧度塑造，尤其是水平面弧度較為平緩時，較大的層高會產生比較明顯的階梯和層紋。對于這種情況要么設置小層高，要么則改變擺放角度。(后者我們會另開文章詳細說明)

　　2、壁厚與底頂厚度

　　因為水平的線寬為0.4mm，因此壁的數量是壁厚除以0.4的整數數字，如1.2則有3層壁，1.4仍為3層。同理底頂厚度則和層高有關。其中最外層為外壁，其余層是內壁。

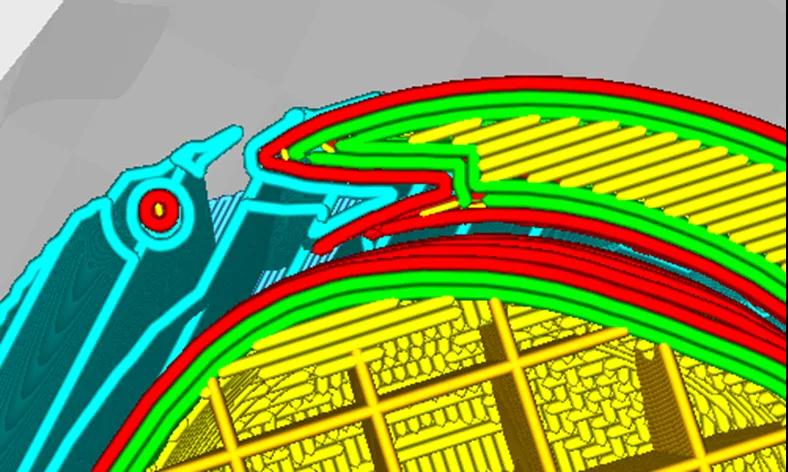

　　如下圖所示，在打印細節時，顯示紅色的外壁來負責還原細節，顯示綠色的內壁則負責形成殼體結構。

　　非必要情況下只需要選擇1.2mm或者0.8mm即可。單層壁厚降低模型的殼體強度，同時會導致斜面等處出現填充線，影響模型表面效果，壁厚過厚則會拉長打印時間及耗材消耗。

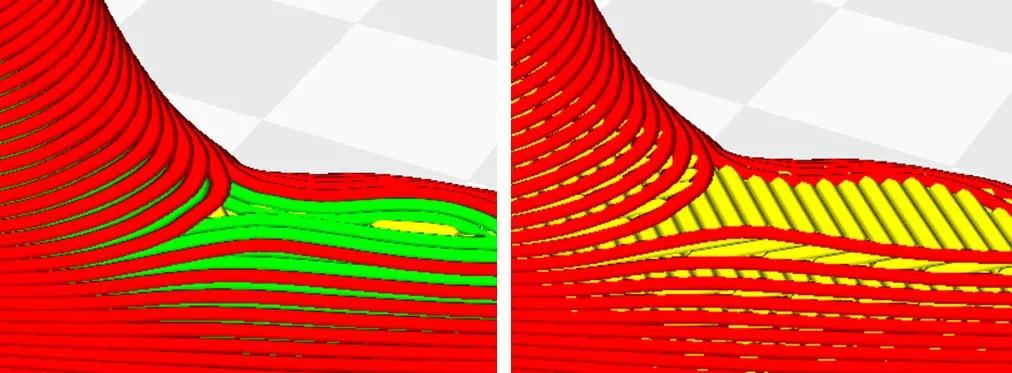

　　左側為1.2mm的壁厚，右側為0.4mm的壁厚

　　3、填充

　　填充的主要功能是作為結構支撐，當填充過小時或者甚至沒有填充時，模型越大，在打印殼體時越容易“翻車”，打成一團絲。但同時，填充過高，達到80%甚至100%時，因為耗材的冷縮性，會導致模型的大表面內凹，這種情況在使用ABS等收縮率大的材料時尤為明顯。

　　另外需要注意的一點是，JGcreat中的填充密度是絕對密度，即哪怕模型再放大或縮小，其網格的大小、網格線距是不變的。這點給我們的啟示是，假若打印一個較小的模型，希望有較好的強度時，要設置較大值的填充密度。打印大模型時也可不必因擔心模型強度不夠而提高密度。

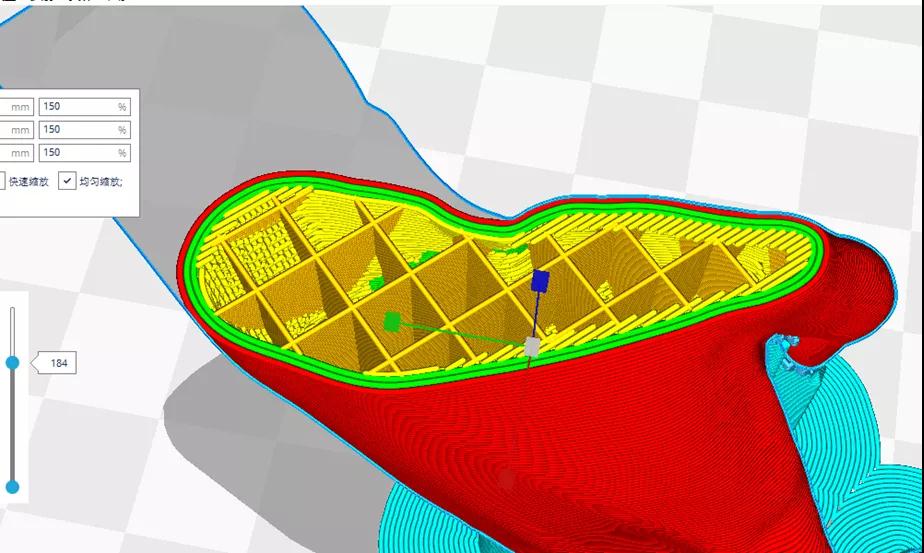

　　上面兩種圖都使用了20%填充，在模型比例不同時，網格是相同大小的

　　二溫度

　　1、打印溫度

　　即噴頭加熱的溫度。在購買耗材時，可在耗材上看到所推薦的溫度區間，根據推薦設置噴頭溫度。高純度的PLA的推薦溫度是200-210，特種PLA一般都會比普通PLA要求溫度高，因為添加物一般都比PLA熔點高。而對于受潮、舊置、雜質多的PLA耗材，則需要稍許提高溫度。

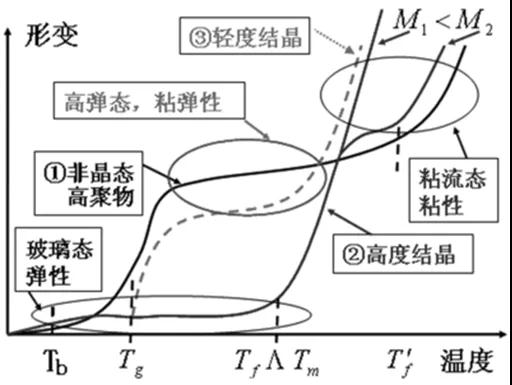

　　ABS是一種非結晶塑料，PLA是一種結晶塑料，即ABS在不斷加熱時，會受熱區域總體軟化，再變成流動態。而PLA則會如冰塊一樣，受熱區域外層會先融化成流動態，接著內層不斷融化。也就意味著，在溫度不足時，ABS仍可非足量地擠出，而PLA則會出現不出料的情況，而持續這種情況時，PLA液體可能倒灌滲出導致堵頭或者外部漏料，因此需要在打印前觀察出料情況選擇好溫度。

　　PLA超過220度會開始產生氣泡，溫度越高這個現象越容易發生。
